Pourquoi le commutateur à membrane est-il l'un des meilleurs accessoires électroniques?

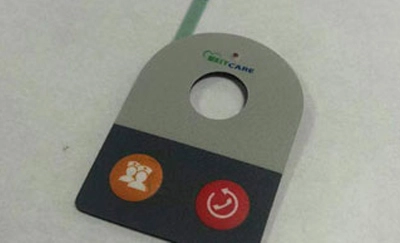

Interrupteur à membranePeut être appelé un clavier tactile léger, en utilisant du matériau en feuille, du ruban adhésif, des LED, un dôme métallique, un fond de panier et des éléments indicateurs combinés dans des accessoires électroniques. L'avant du commutateur Membrane affichera les marques, les symboles, la fenêtre LCD, la fenêtre Leds et les boutons. Il est un nouveau type de composant électronique.

Par rapport aux commutateurs mécaniques. Les commutateurs à membrane présentent les avantages d'une bonne étanchéité, antipoussière, résistant à l'humidité, nettoyé, résistant à l'huile, résistant à la corrosion, performance stable, petite taille, poids léger, personnalisable et résistance aux UV. Le commutateur de membrane est divisé enRigideOuCommutateur à membrane flexible. Selon la sensation, il peut être divisé enInterrupteur à membrane tactile et non tactile, Selon la méthode de sérigraphie, il peut être divisé enCommutateur de membrane d'impression numériqueEt commutateur de membrane d'impression d'écran. Peu importe quel type de commutateur à membrane a ses performances supérieures exceptionnelles.

Superposition-

Le polyester et le polycarbonate sont généralement le premier choix pour les matériaux du clavier à membrane. S'il s'agit simplement d'un panneau au lieu d'un clavier à membrane, Lexan et Polyester sont également de bons choix. La superposition est la forme la plus intuitive de l'interface homme-machine. Niceone-tech sérigraphiera ou imprimera numérique au dos du matériau, et ils peuvent également être utilisés en combinaison. Des exigences spéciales telles que l'effet miroir argent sont également réalisables.

Adhésif superposé

Comme la première couche de papier adhésif sous le panneau, l'adhésif acrylique est généralement utilisé, généralement l'épaisseur est comprise entre 0.125-0.225mm. S'il s'agit d'une structure de clavier de commutateur à membrane LGF, l'épaisseur atteint parfois 0.64mm.

Couche supérieure de circuit (retenue de dôme)

Cette couche a généralement trois fonctions: 1. En tant que Dome Retainer, il garantit que le dôme Snap de la couche de circuit ne formera pas de mouvement d'obus en raison du déclenchement et de la fermeture, entraînant une défaillance du circuit et une usure du circuit. 2. Utilisez l'encre conductrice d'impression de polyester de 0.1 à 0.125mm, l'huile de carbone et l'encre UV comme ligne supérieure. Cette structure de couche peut également être convexe pour améliorer la rétroaction tactile. 3. peut être utilisé comme couche de blindage ESD.

Entretoise de circuit (entretoise de commutateur)

Les lignes supérieure et inférieure sont imprimées avec de l'encre conductrice, généralement un ruban plus épais est utilisé pour séparer les lignes supérieure et inférieure afin d'éviter la conduction directe duClavier à membrane. Si le circuit supérieur n'est utilisé que comme couche fixe, l'épaisseur générale de la couche de circuit supérieur de la couche de circuit supérieur de l'adhésif de superposition doit être supérieure à 0.4mm, sinon, le panneau va presser les éclats d'obus pour qu'ils se sentent plus mal. Sauf si le panneau est convexe, la structure à quatre couches est inférieure à 0.4mm.

Couche de Circuit inférieur

L'épaisseur de ce circuit de couche est généralement de 0.1-0.188mm. Il peut être imprimé avec de l'encre, de l'huile de carbone et de l'encre UV. Les LED peuvent également être installées. Certains claviers à membrane choisiront le flexible de cuivre ou le circuit d'impression comme circuit. Comparé au polyester, leur performance sera plus stable. Plus souvent appliqué aux industries médicales et militaires. S'il s'agit de cuivre flexible ou de circuit d'impression en tant que ligne, Niceone-tech peut même installer une variété de composants sur la ligne.

Adhésif arrière

Il existe de nombreux choix, mais les plus couramment utilisés sont la série 3M200MP ou 3M300LSE. Selon les différents produits de la stratification de commutateur de membrane, Niceone-tech recommandera 3M300LSE s'il a besoin d'une viscosité plus élevée.

Couche rigide de soutien

Cette structure de couche est généralement utilisée comme dernière couche de laMembraClavier de commutateur de ne, Ce qui peut rendre la structure du composant de clavier de l'interrupteur à membrane plus complète. Habituellement, le choix des matériaux est AL, FR4, PC ou acier. Si AL est sélectionné, des écrous ou des pieds peuvent parfois être ajoutés à l'arrière du produit.

Introduction de certains types de commutateur de membrane:

Interrupteur de membrane non tactile:

Une différence importante entre l'interrupteur à membrane non tactile et l'interrupteur à membrane tactile est qu'il n'y a pas de mouvement mécanique-lorsque les boutons sont enfoncés, il n'y a pas de réponse de rétroaction. Dans le même temps, les commutateurs à membrane non tactile sont essentiellement des surfaces planes sans protubérances, mais ils ont également des bords extérieurs en relief. L'interrupteur à membrane non tactile permet à l'opérateur de localiser rapidement le bouton. Le produit n'a pas de sensation tactile et pas de dôme métallique, mais il a des avantages évidents de coût et est plus facile à nettoyer. Contrairement à la rétroaction tactile du commutateur à membrane tactile, la rétroaction du commutateur à membrane non tactile indique si le bouton est activé ou non par le changement de couleur des LED et le changement du contenu de l'écran LCD.

Interrupteur à membrane tactile

L'interrupteur à membrane tactile peut également être appelé interrupteur à membrane momentanée. Les moyens tactiles ont des commentaires. Lorsque l'opérateur appuie sur le bouton de l'interrupteur, l'opérateur peut clairement ressentir la sensation tactile donnée par le bouton et le son du bouton. Cela est dû à la déformation du dôme. Si la pression est supprimée et que Dome revient à son état d'origine, la connexion du circuit est interrompue.

Quel matériel est le meilleur pour votre application?

Le matériau d'application principal du commutateur à membrane est le polyester ou le polycarbonate. Le matériau est principalement transparent et différents motifs de couleur sont formés à l'arrière du matériau par impression d'encre. Différents matériaux ont des caractéristiques différentes, les principales caractéristiques-résistance aux UV, résistance chimique, antibactérien, facile à nettoyer, etc. Considérez donc que le matériau doit être sélectionné en fonction de l'application de votre produit et que vous devez choisir un matériau résistant aux UV à l'extérieur. Le laboratoire doit être résistant aux substances chimiques et facile à nettoyer. Il existe également une option de coût, de sorte que le panneau de matériau doit être rentable, puis le clavier en caoutchouc de silicone peut également être utilisé comme une option prioritaire.

Que faut-il considérer dans la conception du commutateur à membrane?

Performance étanche-L'équipement marin peut avoir des exigences plus élevées pour le commutateur à membrane, ce qui nécessite que le commutateur à membrane ait les caractéristiques du masket imperméable ou atteigne la valeur IP67.

Problème de migration d'argent-Dans un environnement à haute tension et à forte humidité, le circuit Flex silver de Polyester rencontre généralement des problèmes de court-circuit causés par la migration de l'huile d'argent, il est donc nécessaire d'utiliser une meilleure performance Flex circuit de cuivre.

Problème de résistance-La résistance du commutateur Membrane est généralement inférieure à 150 ohms, mais parfois la ligne est trop longue et c'est unInterrupteur à membrane flexible en argentEnsuite, la résistance peut être trop grande. À ce moment, vous devez choisir un dôme en métal plaqué or ou épaissir le circuit d'huile d'argent pour rendre la résistance inférieure à 150 ohms. Une méthode plus directe consiste à utiliser un interrupteur à membrane en cuivre Flex ou un interrupteur à membrane PCB.

Anneau Newton-L'interrupteur à membrane ajoute du polycarbonate comme fenêtre, il y aura un espace au milieu. Dans le même temps, les anneaux de Newton peuvent survenir en raison de problèmes de transport aérien. La solution consiste à filtrer les points UV sur la fenêtre du PC pour résoudre le problème.

Ce qui précède ne sont qu'une partie des choses qui doivent être prises en compte lors de la fabrication du commutateur à membrane. Si vous avez besoin d'informations plus détaillées, vous pouvez contacter notre équipe.
