Exigences techniques d'inspection pour les commutateurs à membrane

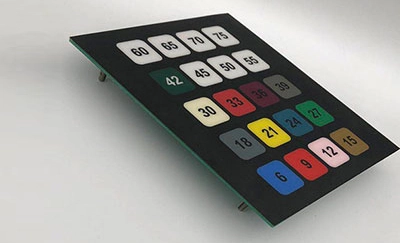

L'interrupteur à membrane se compose de quatre parties: panneau, circuit supérieur, couche isolante et circuit inférieur. C'est un interrupteur tactile léger normalement ouvert. Dans des circonstances normales, les deux contacts de l'interrupteur à membrane sont dans un état déconnecté. Lorsqu'une force externe est appliquée aux contacts de l'interrupteur à membrane, les deux contacts normalement ouverts sont instantanément connectés. Après la disparition de la force externe, les contacts de l'interrupteur reviennent à l'état normalement ouvert. Habituellement, les contacts du circuit supérieur sont ajoutés des pièces de renflement ou de dôme (bonne sensation). Lorsque l'interrupteur à membrane est enfoncé, les contacts du circuit supérieur sont déformés vers le bas et sont en contact avec la plaque polaire du circuit inférieur. Une fois le doigt relâché, les contacts du circuit supérieur rebondissent, le circuit est déconnecté et le circuit déclenche un signal. En tant que professionnelFabricant de clavier à membrane, Le NiceoneClavier à membrane personnaliséA une structure stricte, une belle apparence et de bonnes performances d'étanchéité. Il a les caractéristiques de résistance à l'humidité et de longue durée de vie. Largement utilisé dans les communications électroniques, les instruments de mesure électroniques, le contrôle industriel, les équipements médicaux, l'industrie automobile, l'instrumentation, les appareils ménagers, les équipements militaires et d'autres domaines.

1. le matériau et la forme de l'interrupteur de membrane fini

(1) Matériau: substrat, pâte d'argent, encre de carbone, entretoise, adhésif, plaque de renfort et impression isolante doivent être conformes aux dessins.

(2) Forme: la forme, le circuit conducteur, le traitement d'isolation, la combinaison de panneaux de revêtement, etc. doivent être conformes aux dessins ou fournir des échantillons physiques.

2. apparence de l'interrupteur de membrane

(1) État de combinaison: Il ne doit pas y avoir de copeaux de matière résiduelle, de corps étrangers, de taches, de bosses ou de graisse attachés à la surface et à l'intérieur, d'empreintes digitales sur le circuit, et bavures sur la forme perforée sur la surface.

(2) Rayures: Toutes les lignes et les contacts ne doivent pas avoir de marques de coupe qui traversent l'intérieur et l'extérieur (c'est-à-dire que les marques de coupe sont coupées de la ligne au substrat). De légères rayures sont également basées sur le principe de ne pas affecter leur impédance. La surface de l'encre de carbone est très sujette aux rayures, et les rayures sont basées sur le principe de ne pas affecter la conduction de la ligne.

(3) Matière étrangère: la ligne ne doit pas être attachée à une matière étrangère.

3. partie de conducteur de circuit de commutateur de membrane

(1) Épaisseur du conducteur: Généralement, l'épaisseur du conducteur est contrôlée à 7-12μm, et elle doit être uniforme et lisse.

(2) Défauts et trous d'épingle des conducteurs: selon les normes de dessin, un est autorisé dans chaque plage de 50mm.

(3) Encre au carbone: l'encre au carbone recouvrant le circuit de pâte d'argent doit garantir que la pâte d'argent est complètement recouverte et que son épaisseur est de 8 à 10 μm, et il ne devrait y avoir aucune protrusion évidente de la pâte d'argent.

(4) Cassé et court-circuité: le conducteur n'est pas autorisé à avoir un phénomène de rupture ou de court-circuit.

4. impression d'isolation de commutateur de membrane

Tous les contacts de l'interrupteur à membrane doivent être exempts de toute encre isolante. La surface d'encre isolante doit être plate pour éviter tout défaut tel que des bulles d'air ou des trous d'épingle qui affectent l'effet isolant.

(1) Résistance à l'adhérence: Une fois l'encre isolante séchée, appuyez sur les surfaces d'encre les unes contre les autres pendant 24 heures pour s'assurer que l'isolant ne colle pas les uns aux autres. Après avoir collé avec du ruban adhésif sensible à la pression pendant 1 minute sans bulles d'air, décollez rapidement et aucune encre ne devrait tomber.

(2) Jumper: Toutes les pièces de cavalier sont conformes aux exigences des conducteurs de ligne, et tous les produits de cavalier doivent subir des tests 100% ouverts, de court-circuit et de résistance d'isolation. Assurez-vous qu'il n'y a pas d'ouverture ou de court-circuit et que la résistance d'isolement doit être supérieure à 500MΩ (500VDC pendant 1 minute).

5. propriétés mécaniques d'interrupteur de membrane

(1) Dimensions des bavures de poinçonnage et de l'extrusion de matrice: Les dimensions des bavures et de l'extrusion de poinçonnage ne doivent pas être supérieures à 0.2mm, et la position doit être vers le côté sans conducteurs.

(2) Décalage de position des lignes supérieure et inférieure: La tolérance admissible du décalage mutuel des positions centrales des contacts de l'interrupteur des lignes supérieure et inférieure est de 0,5mm.
