Commutateur de film

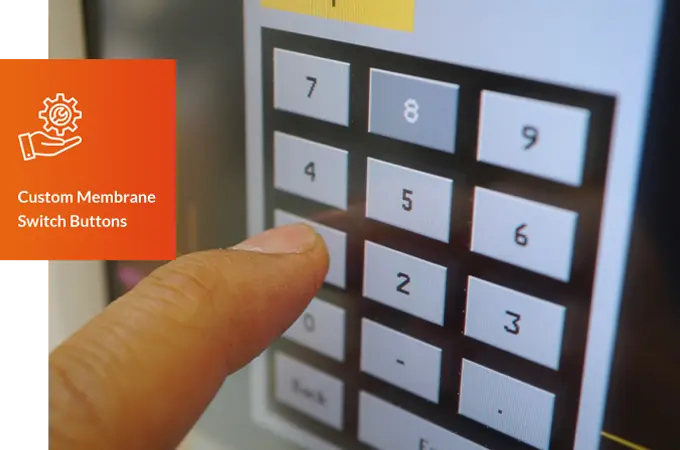

Les interrupteurs à membrane ne sont qu'une partie de l'équipement électronique et sont généralement considérés comme une interface utilisateur ou une interface homme - machine, ce qui facilite l'entrée des communications et des commandes par l'opérateur pour faire fonctionner l'équipement électronique, ce qui rend l'utilisateur plus pratique.Les interrupteurs à membrane sont également appelés panneaux à membrane.Un clavier à membrane ou un clavier à membrane est un interrupteur électronique qui active ou désactive un circuit en changeant la pression de la clé.Il se compose généralement de polyester, LEXAN, polycarbonate, adhésif, boîtier de ressort, connecteur, encre conductrice, encre de carbone ou circuit flexible en cuivre.

Liste des interrupteurs à membrane

Structure: que peut faire niceone Tech


membrane switch structure



?

les commutateurs à membrane personnalisés de niceone Tech pour différents clients sont largement utilisés dans diverses industries pour fournir une conception de produit supérieure pour d'autres solutions d'interface homme - machine.La technologie de commutation à membrane

est continuellement mise à jour et améliorée, ce qui améliore progressivement la durabilité.Grâce à ses performances supérieures et à son prix abordable.En tant qu'interface homme - machine fiable, elle est de plus en plus populaire dans les applications domestiques, de bureau et industrielles.

Nikon Technology personnalise les produits en stricte conformité avec la norme ISO 9001 - 2015 et investit chaque année beaucoup d'argent dans le développement de la technologie de commutation de film pour améliorer la performance, la durée de vie et la valeur ajoutée des produits.Nos interrupteurs à membrane sont largement exportés vers les pays européens et américains, avec une qualité stable et un prix abordable.Niceone Tech connaît bien les normes européennes et américaines, de sorte que les produits répondent et dépassent toujours les attentes des clients.Quelles sont les fonctions et les avantages du commutateur à membrane


?Le commutateur à membrane

est largement utilisé en raison de ses excellentes performances.Il peut répondre à divers besoins des utilisateurs, des équipements industriels aux équipements médicaux.

résistance à l'humidité: parce que l'interrupteur à membrane adopte une bonne couche adhésive sensible à la pression et des matériaux stables tels que le polyester, le LEXAN et le polycarbonate.Les interrupteurs à membrane sont conçus pour répondre aux exigences Nema 4 et IP67, et certains produits peuvent même atteindre ip68.

mince: d'une part, il n'est pas facilement envahi par la poussière et, d'autre part, il réduit l'espace disponible pour le produit.

facile à nettoyer: les interrupteurs à membrane sont plus faciles à nettoyer que les autres claviers mécaniques.

rapport qualité - prix: les interrupteurs à membrane sont plus abordables que les claviers tactiles et en silicone.

interface graphique: le panneau supérieur du commutateur de film peut être l'impression à l'écran ou l'impression numérique la plus conventionnelle.Niceone Tech peut concevoir des produits avec les meilleurs effets visuels.Entre - temps, le logo de l'entreprise et la fonction clé

conception de protection sont affichés sur le panneau - la conception de l'interrupteur à membrane peut atteindre des effets antibactériens, anti - UV, etc.




Pourquoi utiliser le clavier à membrane de niceone tech?

Pourquoi utiliser le clavier à membrane de niceone tech?

Niceone Tech peut personnaliser le produit parfait pour répondre aux besoins du client.Pour que vous sachiez comment produire le meilleur et le plus approprié interrupteur à membrane, nous devons parler de sa structure:

1. Le polyester recouvert de membrane est généralement le matériau de choix pour les panneaux de commutation à membrane, car sa durée de vie sera un peu plus longue que celle du polycarbonate.Si ce n'est qu'un panneau au lieu d'un interrupteur à membrane, le LEXAN et le polyester sont également de bons choix.La superposition est la forme la plus intuitive d'interface homme - machine.Niceone Tech imprimera à l'écran ou numériquement à l'arrière du matériau, qui peut également être utilisé en combinaison.Des exigences particulières telles que l'effet miroir - argent sont également possibles.

2. Adhésif enduit de film - comme première couche de papier adhésif sous le panneau, on utilise habituellement de l'adhésif acrylique d'une épaisseur généralement comprise entre 0125 et 0225 MM.Dans le cas d'un commutateur de membrane lgf (à un commutateur de membrane lgf), l'épaisseur peut parfois atteindre 0,64 MM.

3. Couche supérieure du circuit (porte - Dôme): cette couche a généralement trois fonctions: 1. Agir comme porte - Dôme pour s'assurer que le dôme de la boucle de la couche de circuit ne se déplace pas en éclats par déclenchement et fermeture, ce qui entraîne une défaillance du circuit et une usure du circuit.2. L'encre conductrice d'impression en polyester de 0,1 - 0125mm, l'huile de carbone et l'encre UV sont utilisées comme ligne supérieure.Cette couche peut également être convexe pour une meilleure rétroaction tactile.3. Peut être utilisé comme couche de blindage ESD.4. Espaceur de circuit (espaceur de commutation): les fils supérieurs et inférieurs de

sont imprimés à l'encre conductrice. Habituellement, les fils supérieurs et inférieurs sont séparés par du ruban adhésif épais pour éviter la conduction directe de l'interrupteur à membrane.Si le circuit ci - dessus n'est utilisé qu'en tant que couche fixe, l'épaisseur générale de l'adhésif de recouvrement + de la couche de circuit ci - dessus + de la couche de circuit ci - dessous doit être supérieure à 0,4 mm, sinon le panneau comprimera les éclats d'obus pour une mauvaise sensation de la main.La structure à quatre couches est inférieure à 0,4 mm, à moins que le panneau ne soit convexe.5. Couche de circuit inférieure: l'épaisseur du circuit de cette couche est généralement de 0,1 à 0188 MM.Il peut être imprimé à l'encre, à l'huile de carbone et à l'encre UV.Les LED peuvent également être installées.Certains panneaux d'interrupteur à membrane sélectionnent des circuits flexibles en cuivre ou des circuits imprimés.Les propriétés sont plus stables que celles du polyester.Plus souvent utilisé dans les secteurs médical et militaire.Dans le cas de fils de cuivre ou de circuits imprimés en tant que ligne, niceone Tech peut même installer divers composants sur la ligne.6. Adhésif arrière:

il existe de nombreuses options, mais le plus couramment utilisé est la série 3m200mp ou 3m300lse.Niceone Tech recommande 3m300lse si une viscosité plus élevée est nécessaire en fonction des différents produits des stratifiés de commutation de film.7. Couche de support rigide: cette couche est généralement utilisée comme dernière couche de l'interrupteur à membrane pour rendre la structure de l'ensemble de l'interrupteur à membrane plus complète.Normalement, le matériau choisi est l'aluminium, le fr4, le PC ou l'acier.Si Al est sélectionné, des écrous ou des pieds peuvent parfois être ajoutés à l'arrière du produit.


Propriétés électriques

scptb0cc


quelles fonctions spéciales le commutateur de film niceone Tech peut - il fournir?

interrupteur de film rétroéclairé avec LED latérales

de nombreux environnements de travail et machines seront utilisés dans des conditions de faible luminosité ou d'obscuritéÀ ce stade, le client nous a demandé si nous pouvions résoudre le problèmeÀ ce stade, nous vous recommandons d'utiliser un interrupteur à membrane avec éclairage intérieurLa membrane el a été choisie comme plaque de guidage de la lumière, fibre optique et nouvelle structure de film de guidage de la lumière (lgf)Niceone Tech recommande lgf, qui utilise des LED latérales et des guides lumineux pour réduire les pertes et prolonger la durée de vie du produit par rapport aux interrupteurs à membrane ElDifférentes couleurs sont également disponiblesL'épaisseur du commutateur de film lgf fourni par niceone Tech peut même atteindre 0,8 MMNon seulement la luminosité des boutons et des logos est uniforme et durable, mais plus important encore, nous pouvons les faire briller individuellement sur chaque boutonParfois, vous pouvez également utiliser des lampes bicolores ou RGB tricolores pour entrer

en une seule étape pour rendre le produit plus beau

* texture sélective et traitement de surface dur UV Nous pouvons parfois utiliser de l'époxy avec des clés si le client veut un produit plus frais et plus beauSi vous êtes intéressé par le commutateur de film rétroéclairé

, n'hésitez pas à contacter niceone tech et nous vous enverrons des échantillons dès que possibleIl existe trois autres types d'interrupteurs de film d'éclairage sous

fibre optique commutateur de film optique est également un bon choix pour le rétroéclairageLe matériau de la fibre optique est très mince et peut être utilisé comme couche fixe pour les interrupteurs à membraneEn même temps, la rétroaction tactile fonctionne mieux sans augmenter le point de contactL'espérance de vie peut aller de 50 000 à 100 000 heuresLa source lumineuse principale est transmise par fibre optique de la LED

à l'interrupteur à membrane qui doit être alluméEt la surface du rétroéclairage LED peut être plus grande que la surfaceCliquez sur le commutateur de film optique


;Plus d'informations

el le rétroéclairage el est alimenté par une haute fréquence et une faible puissanceLe el est très mince, il remplace la technologie d'éclairage traditionnelle et est largement utilisé dans une variété d'accessoires électroniquesLa durée de vie du rétroéclairage el dépend principalement de la tension d'entraînement, de la fréquence, de la température et de l'humiditéMais la plupart des interrupteurs à membrane el peuvent durer jusqu'à 4000 heures ou plusLa luminosité du commutateur de rétroéclairage du film el s'atténuera linéairement à partir de la mise sous tension initialeIl s'agit également d'un inconvénient inévitable par rapport aux autres panneaux de commutation de film rétroéclairé


l'interrupteur de film rétroéclairé el fourni par niceone Tech ne cause pas de problèmes thermiques, électriques et EMIPrincipalement el est généralement;Froid & gt; & gt;Support d'éclairage

LED a commutateur de film LED ordinaire LED;Interrupteur à membrane (

);Les coûts sont relativement faiblesÉtant donné que ce commutateur à membrane technique n'est pas adapté à l'éclairage à grande surface, il est principalement utilisé à des fins d'indicationC'est une technologie relativement ancienneMais sa longue durée de vie est très appréciée des clients


conception commune:

* texture sélective et traitement de surface dur UV superposition graphique ;Impression numérique et / ou à l'écran au versoLes effets peuvent être personnalisés en fonction de vos besoins, y compris le verre, le métal, le bois et la pierreNous pouvons même utiliser du verre durci et de l'acier inoxydable comme matériau de panneau si le panneau est dans un environnement pireIl est très important de sélectionner la surimpression sur demande

* texture sélective et traitement de surface dur UV Les fenêtres nécessitent des matières premières transparentes, Abrasives, transparentes ou coloréesLes fenêtres des interrupteurs à membrane sont différentes et le choix des matériaux est très différentLorsque la fenêtre est grande, il est nécessaire de voir clairement l'écran LCD ou l'écran tactile en basLa série EBG est un excellent choix de matériaux résistant aux rayuresS'il ne s'agit que d'un panneau, la couverture PC ou LEXAN est également possible

* texture sélective et traitement de surface dur UV * texture sélective et traitement de surface dur UV tactile ou non tactile, dôme de capture ou dôme de non - capture * texture sélective et traitement de surface dur UV panneau de commutation à membrane gaufrée pour oreiller

* texture sélective et traitement de surface dur UV adhésif transparent optique (OCA), adhésif transparent optique liquide, espace aérien

* texture sélective et traitement de surface dur UV blindage EMI / rfi

* texture sélective et traitement de surface dur UV support rigide, pex Aluminium et fr4, avec fixation de montage PEM

* texture sélective et traitement de surface dur UV connecteurs standard, pex Cjt, nicomatic et Molex,Et

niceone Tech & # 39;S commutateur à membrane conçu sur mesure et clavier à membraneLes interrupteurs à membrane sont utilisés dans de nombreuses industriesNiceone Tech résume quelques - unes des meilleures industries de commutation à membrane:

1

matériel médical

;Les laboratoires sont le principal marchéNiceone Tech offre des interrupteurs à membrane personnalisés avec des exigences complexes à de nombreux fabricants européens et américainsDans l'environnement médical, les matériaux à base de clavier à membrane standard ont parfois un effet antibactérien et sont faciles à nettoyerEn même temps, niceone Tech applique les technologies de rétroéclairage et de colle aux commutateurs à membraneIl peut même être produit par impression numérique


2

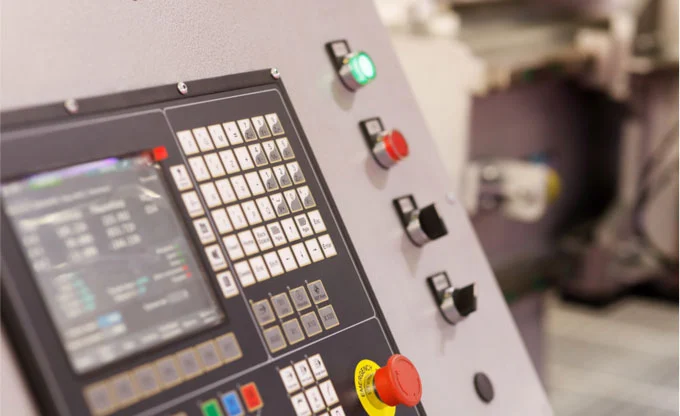

contrôle industriel ;En raison des exigences plus élevées en matière d'étanchéité à l'humidité et aux UV pour les équipements industriels, le produit & # 39;Les exigences en matière d'étanchéité et de résistance aux UV sont élevéesPour le choix des matériaux, veuillez consulter le Guide de conception des commutateurs à membrane Nous croyons que les matériaux compilés par niceone Tech peuvent vous aider

3 santé etMatériel de conditionnement physique ;Comme il est souvent corrodé par la sueur, le sel et l'humidité, ce matériau doit être résistant à la corrosionLes interrupteurs à membrane sont couramment utilisés sur les tapis roulantL'utilisation d'interrupteurs à membrane pour optimiser les performances et le contrôle est importante pour le personnel de conditionnement physique dans quel secteur travaillez - vous? contactez immédiatement niceone Tech ou visitez notre bibliothèque de produits

pour obtenir des stocks de haute performance et des commutateurs de membrane personnalisés pour répondre à vos applications uniquesPour toute question, veuillez contacter Que peut faire niceone Tech


?

les interrupteurs à membrane personnalisés de Nikon Technology sont vendus dans le monde entier et s'appliquent à différentes industries telles que la médecine, le contrôle industriel et l'industrie militaire La stabilité, le toucher et l'esthétique des interrupteurs à membrane sont la conviction de tous ceux qui entrent en contact avec les produits de commutation à membranePar exemple, les interrupteurs à membrane utilisés à long terme à l'extérieur doivent être résistants aux UVDans des environnements extrêmes, le choix des matériaux nécessite également un meilleur choix de 3M ou Nitto adhésif, tandis que le matériau de panneau niceone Tech recommande une réimpressionUne conception et un matériau appropriés sont nécessaires pour la membrane de commutationSatisfaire les clients; niceone Tech est une société;Nous croyons en l'esprit professionnel de notre équipe et personnalisons les commutateurs de film pour répondre aux besoins des clientsAu cours des dernières années, niceone Tech a progressivement combiné la technologie du rétroéclairage avec des boutons - poussoirs en silicone et des interrupteurs à membrane pour produire des produits inattendus sur le marché après l'autre;Nos interrupteurs à membrane ont été bien accueillisNous disposons d'un stock suffisant de composants de commutateurs de membrane pour fournir différents types de commutateurs de membrane, y compris les commutateurs de membrane à bouton - poussoir, les commutateurs de membrane, les commutateurs de membrane simple, les commutateurs de membrane micro - ondes, etc si vous souhaitez en savoir plus sur les commutateurs de membrane, tels que la conception des commutateurs de meContactez - nous!




Foire aux questions sur les interrupteurs à membrane

Contactez - nous
Les interrupteurs et panneaux membranaires personnalisés de niceone Tech offrent une interface homme - machine fluide.
