Avez-vous déjà utilisé un four à micro-ondes, une télécommande de télévision ou une calculatrice? Si oui, alors vous avez interagi avec un interrupteur à membrane. Les commutateurs à membrane sont des composants électroniques fins, flexibles et durables qui permettent aux utilisateurs d'entrer des commandes dans des appareils électroniques.
Dans cet article, nous allons plonger dans le monde des commutateurs à membrane, comprendre ce qu'ils sont, comment ils fonctionnent et où ils sont utilisés. Commençons.

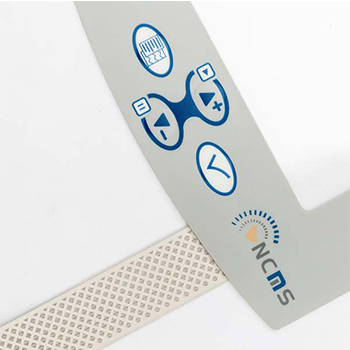

Les commutateurs à membrane sont des composants électroniques constitués de plusieurs couches de matériaux, y compris une carte de circuit imprimé (PCB), une entretoise, une superposition graphique et une encre conductrice. Ils offrent une alternative fiable et rentable aux interrupteurs mécaniques, car ils offrent un fonctionnement doux et silencieux, tout en nécessitant un minimum d'espace et de puissance.
Les commutateurs à membrane peuvent avoir différentes configurations, telles que tactile, non tactile et capacitif. Les commutateurs tactiles fournissent une rétroaction tactile lorsqu'ils sont activés, contrairement aux commutateurs non tactiles. Les commutateurs capacitifs utilisent un mécanisme tactile pour détecter la présence d'un doigt, sans nécessiter de pression physique.

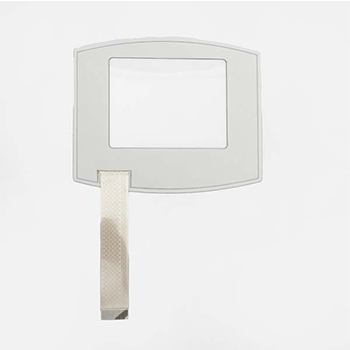

La composition d'un interrupteur à membrane dépend de son type et de son but. Cependant, la plupart des commutateurs à membrane partagent les couches suivantes:
Superposition graphique: la couche supérieure du commutateur de membrane, qui comprend les symboles imprimés, le texte et les graphiques qui représentent les commandes que l'utilisateur peut saisir.
Couche adhésive: une fine couche de matériau adhésif qui fixe la superposition graphique à la couche suivante.
Spacer de superposition: une couche qui sépare la superposition graphique de la couche de circuit supérieur, fournissant un espace pour la force d'actionnement.
Couche de circuit supérieure: une couche de film de polyester, qui comprend le circuit imprimé qui relie la superposition graphique à la couche de circuit inférieure.
Couche adhésive: Une deuxième couche de matériau adhésif qui fixe la couche supérieure du circuit à la couche inférieure du circuit.
Couche de circuit inférieure: Une couche de film de polyester, qui comprend le circuit imprimé qui relie l'interrupteur de membrane à l'appareil électronique.
Couche adhésive: Une troisième couche de matériau adhésif qui fixe la couche inférieure du circuit à la surface de l'appareil.
La fonctionnalité d'un interrupteur à membrane dépend de sa configuration et de sa conception. Cependant, la plupart des commutateurs à membrane fonctionnent selon le principe suivant:
L'utilisateur applique une force sur la superposition graphique, qui la déforme et ferme l'espace avec l'entretoise de superposition.
La déformation de la superposition graphique met en contact les circuits du haut et du bas, créant une connexion électrique.
La connexion électrique envoie un signal à l'appareil électronique, indiquant la commande d'entrée.
Le dispositif électronique traite le signal et répond en conséquence, affichant un message, activant une fonction ou exécutant une tâche.
Les commutateurs à membrane sont largement utilisés dans divers appareils électroniques et industries, tels que:
Dispositifs médicaux: Les commutateurs à membrane sont utilisés dans les équipements médicaux, tels que les appareils à ultrasons, les analyseurs sanguins et les ventilateurs, pour leur fiabilité élevée, leur facilité de nettoyage et leur résistance aux bactéries et aux fluides.
Électronique grand public: Les commutateurs à membrane sont utilisés dans les produits de consommation, tels que les télécommandes, les claviers et les contrôleurs de jeu, pour leurs options de profil bas, de toucher doux et de personnalisation.
Contrôles industriels: Les commutateurs à membrane sont utilisés dans les machines industrielles, telles que les lignes de production, les robots et les panneaux de commande, pour leur durabilité, leur résistance aux environnements difficiles
