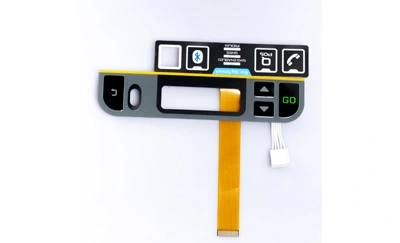

Dans le monde trépidant d'aujourd'hui, la technologie progresse à un rythme étonnant. Avec l'essor des appareils à écran tactile et des interfaces utilisateur, la demande de commutateurs fiables et durables a considérablement augmenté. Un composant essentiel dans ce domaine est le commutateur à membrane rigide et arrière. Dans cet article, nous allons nous plonger dans les éléments clés qui jouent un rôle crucial dans la conception et la fonctionnalité de ces commutateurs.

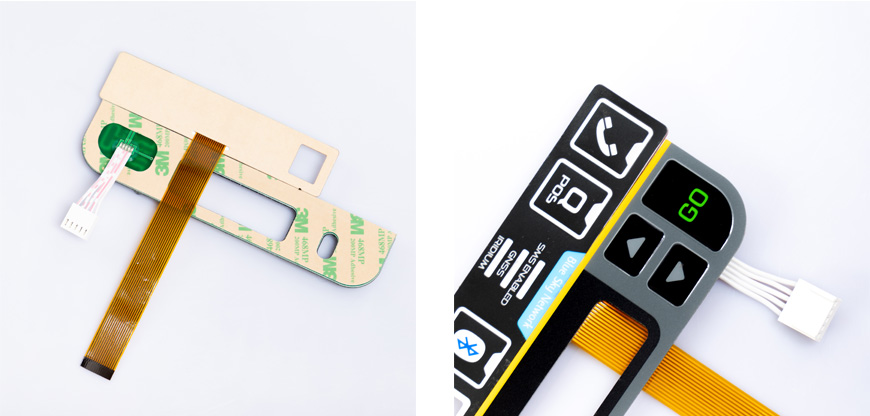

Les commutateurs rigides à membrane arrière sont des interfaces électroniques innovantes qui ont trouvé des applications dans diverses industries en raison de leur polyvalence et de leur fiabilité. Ces interrupteurs sont constitués de plusieurs couches, y compris un matériau de support rigide, qui sert de base solide pour les composants de l'interrupteur.

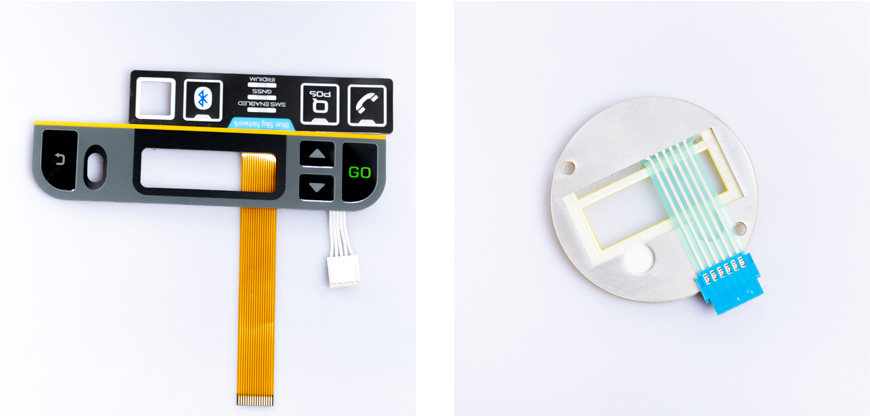

Le choix des matériaux est primordial lors de la conception d'un interrupteur à membrane rigide. Différents matériaux offrent des avantages uniques et sont sélectionnés en fonction d'exigences spécifiques.
1. Fibre de verre
La fibre de verre est un choix populaire en raison de sa durabilité et de sa résistance aux facteurs environnementaux. Il fournit une base robuste pour les composants de l'interrupteur.
2. Aluminium
L'aluminium est connu pour ses caractéristiques légères mais robustes. Il offre une excellente intégrité structurelle et est souvent utilisé dans les applications où le poids est un problème.
3. acier inoxydable
L'acier inoxydable est choisi pour sa résistance à la corrosion et sa durabilité. C'est une option appropriée pour les commutateurs exposés à l'humidité ou aux produits chimiques agressifs.
4. Polycarbonate
Le polycarbonate est un matériau thermoplastique connu pour sa nature légère et son excellente résistance aux chocs. Il est fréquemment utilisé lorsque la transparence ou le rétroéclairage est requis.
5. Polyester
Le polyester, un autre matériau thermoplastique, est apprécié pour sa polyvalence et sa capacité à accueillir efficacement des graphiques et des icônes imprimés.
6. FR-4 (Ignifuge 4)
FR-4 est une résine époxy renforcée avec un tissu en fibre de verre, offrant une résistance mécanique et une résistance à la flamme.

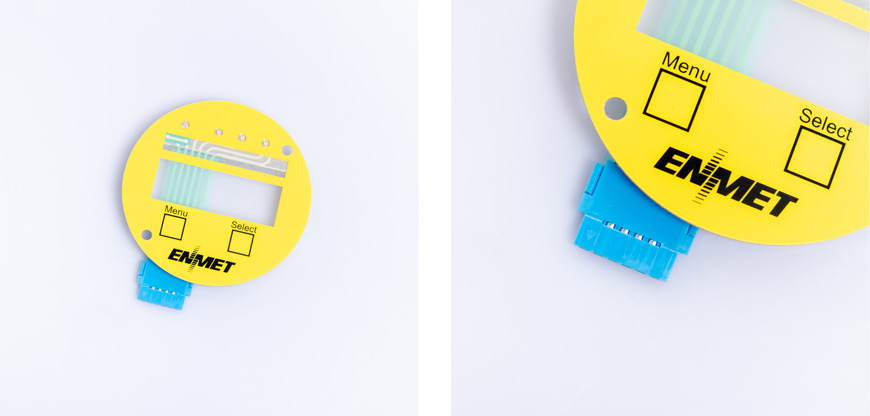

Les conditions environnementales dans lesquelles un interrupteur à membrane arrière rigide fonctionnera sont des considérations essentielles dans la sélection des matériaux.
1. humidité et exposition chimique
Dans les environnements où l'interrupteur peut être exposé à l'humidité, aux produits chimiques ou aux agents de nettoyage, des matériaux comme l'acier inoxydable et le polycarbonate sont préférés. L'acier inoxydable est très résistant à la corrosion, tandis que le polycarbonate peut résister à l'exposition à l'humidité et aux produits chimiques.
2. Les extrêmes de température
Pour les applications où le commutateur doit fonctionner à des températures extrêmes, des matériaux avec une bonne stabilité thermique, tels que la fibre de verre et certains plastiques, sont choisis. La fibre de verre et certains plastiques à haute température peuvent supporter les deuxD basses températures extrêmes.
La rétroaction tactile d'un interrupteur à membrane rigide arrière peut être influencée par le choix du matériau.
1. Rétroaction tactile
Les matériaux rigides comme l'acier inoxydable ou l'aluminium offrent une sensation plus substantielle et tactile lorsqu'ils sont pressés, ce qui peut être souhaitable dans les applications où l'utilisateur a besoin d'un retour clair.
2. Flexibilité
Certaines matières plastiques comme le polyester ou le polycarbonate offrent un toucher plus souple, qui peut être préféré dans les applications où un toucher plus doux est requis.
Les contraintes budgétaires dictent souvent le choix du matériau pour les commutateurs à membrane rigide.
Des matériaux comme la fibre de verre et l'aluminium sont généralement des options plus rentables, ce qui les rend adaptés aux applications où le coût est une préoccupation majeure.
Résumons les avantages et les inconvénients des matériaux discutés:
Fibre de verre
Avantages: Durabilité, résistance aux facteurs environnementaux, rentable.
Inconvénients: Plus lourd par rapport à certains plastiques, non transparent.
Aluminium
Avantages: Léger, robuste, résistant à la corrosion.
Inconvénients: Peut être plus cher que certaines autres options.
Acier inoxydable
Avantages: résistant à la corrosion, durable, offre une sensation tactile.
Inconvénients: Plus lourd et potentiellement plus cher.
Polycarbonate
Avantages: Léger, transparent (adapté au rétro-éclairage), résistant à l'humidité et aux produits chimiques.
Inconvénients: Moins rigide par rapport aux métaux.
Polyester
Avantages: Polyvalent, peut contenir des graphiques imprimés efficacement.
Inconvénients: Peut ne pas être aussi durable que certains autres matériaux.
FR-4 (Ignifuge 4)
Avantages: résistance mécanique, résistance à la flamme.
Inconvénients: Peut être moins flexible que certains plastiques.
L'épaisseur du fond de panier joue également un rôle crucial dans la conception des commutateurs à membrane rigide arrière.
L'épaisseur des plans arrière en fibre de verre se situe généralement entre 0.0625 pouces (1.6mm) et 0.125 pouces (3.2mm). Les backplanes en fibre de verre plus épais offrent une rigidité et une durabilité accrues.
Les plans de fond en aluminium sont généralement plus minces, avec des épaisseurs allant de 0.020 pouces (0.5mm) à 0.125 pouces (3.2mm). Le choix de l'épaisseur dépend des considérations de résistance et de poids requises.
Les plans de fond en acier inoxydable sont similaires à l'aluminium en termes d'épaisseur, allant de 0.020 pouces (0.5mm) à 0.125 pouces (3.2mm). L'acier inoxydable plus épais offre une plus grande durabilité.
Les plans de fond en polycarbonate sont généralement plus minces, allant de 0.020 pouces (0.5mm) à 0.060 pouces (1.5mm). Ils sont choisis pour leur transparence et leur flexibilité.
Les plans de fond en polyester sont généralement minces, avec des épaisseurs généralement comprises entre 0.010 pouces (0.25mm) et 0.030 pouces (0.75mm). Ils sont appréciés pour leur polyvalence et leur capacité à contenir des graphiques imprimés.
Les plans de fond FR-4 peuvent avoir des épaisseurs variables, généralement comprises entre 0.031 pouces (0.8mm) et 0.125 pouces (3.2mm). Le choix de l'épaisseur dépend de la résistance requise et de la résistance à la flamme.
En conclusion, la sélection des matériaux pour les commutateurs à membrane rigide arrière est une décision critique qui a un impact sur les performances et la durabilité de ces composants électroniques essentiels. Comprendre les exigences spécifiques de votre application, les conditions environnementales, les commentaires tactiles et les contraintes budgétaires est essentiel pour faire le bon choix.
Que vous optiez pour la robustesse de l'acier inoxydable, la flexibilité du polycarbonate ou la rentabilité de la fibre de verre, chaque matériau a ses avantages et ses inconvénients. En considérant ces facteurs et en adaptant votre sélection à vos besoins uniques, vous pouvez assurer le bon fonctionnement de votre interrupteur à membrane rigide.
1. quelle est la fonction principale d'un interrupteur à membrane rigide arrière?
La fonction principale d'un commutateur à membrane rigide arrière est de fournir une interface fiable et conviviale pour divers appareils électroniques et systèmes de contrôle. Il permet aux utilisateurs de saisir des commandes ou d'interagir avec l'équipement en appuyant sur des zones spécifiques de la surface du commutateur, ce qui déclenche ensuite les actions correspondantes. Ces commutateurs sont largement utilisés dans des industries telles que les équipements médicaux, l'aérospatiale, l'automobile et l'électronique grand public.
2. comment le choix du matériau a-t-il un impact sur les performances d'un interrupteur à membrane?
Le choix du matériau pour un interrupteur à membrane influence considérablement ses performances. Différents matériaux offrent divers degrés de durabilité, de résistance aux facteurs environnementaux, de rétroaction tactile et de rentabilité. Par exemple, l'acier inoxydable offre une excellente résistance à la corrosion et une sensation tactile, ce qui le rend adapté aux environnements difficiles. D'autre part, les matériaux comme le polycarbonate sont choisis pour leur transparence et leur flexibilité, idéal pour les applications qui nécessitent un rétro-éclairage ou une touche plus douce.
3. Quels sont les facteurs clés à prendre en compte lors de la sélection d'un matériau pour un interrupteur à membrane rigide?
Lors de la sélection d'un matériau pour un interrupteur à membrane rigide, il est essentiel de prendre en compte des facteurs tels que l'environnement d'exploitation (humidité, températures extrêmes, exposition aux produits chimiques), rétroaction tactile souhaitée (substantielle ou flexible) et contraintes budgétaires. De plus, l'application spécifique et ses exigences jouent un rôle crucial dans la détermination du matériau le plus approprié pour le commutateur.
4. Pouvez-vous fournir un exemple d'une application du monde réel où les commutateurs rigides à membrane arrière sont couramment utilisés?
Certainement! Les commutateurs rigides à membrane arrière sont couramment utilisés dans l'industrie automobile pour diverses fonctions. Par exemple, ils se trouvent sur le tableau de bord des véhicules pour contrôler des fonctions telles que les paramètres climatiques, le volume de la radio et les opérations sur les fenêtres. Ces commutateurs offrent une interface durable et conviviale pour les conducteurs et les passagers, ce qui en fait une partie intégrante du design automobile moderne.
5. Les commutateurs rigides à membrane arrière sont-ils personnalisables en termes de conception et d'apparence?
Oui, les commutateurs rigides à membrane arrière sont hautement personnalisables en termes de conception et d'apparence. Les fabricants peuvent adapter la disposition, les graphiques et le dos du commutateurÉclairage pour répondre aux exigences de marque et fonctionnelles spécifiques de leurs clients. Cette personnalisation permet l'intégration de logos, d'icônes et d'interfaces conviviales qui améliorent l'expérience utilisateur globale.
En résumé, les commutateurs rigides à membrane arrière sont des composants polyvalents qui jouent un rôle crucial dans la fonctionnalité de divers appareils électroniques et systèmes de contrôle. Le choix des matériaux, les considérations environnementales et les préférences de l'utilisateur sont tous pris en compte dans le processus de sélection, garantissant que ces commutateurs répondent aux besoins spécifiques des différentes applications.
