Commutateur à couche mince: le noyau de contrôle des produits électroniques modernes

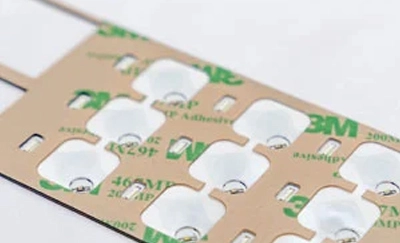

La structure typique d'un interrupteur à membrane est une structure multicouche constituée d'un matériau isolant et d'un matériau conducteur avec une certaine élasticité. C'est un interrupteur à bouton-poussoir plat et autobloquant. Le processus de fabrication du commutateur à membrane est principalement effectué à l'aide de la sérigraphie. Selon le contact et le circuit préconçus, l'encre conductrice est imprimée sur un film de polyester flexible (PET), puis le film de circuit imprimé est combiné avec un substrat flexible imprimé, panneau de PCB ou d'autres matériaux de panneau. Comparé aux commutateurs mécaniques traditionnels,Commutateurs à membraneAvoir les avantages d'une structure simple, belle apparence, excellente résistance à l'environnement et longue durée de vie. Dans le même temps, en raison de la structure unique des commutateurs à membrane, ils sont plus propices au développement d'appareils électroniques vers des directions légères, minces, courtes, petites et très intelligentes.

Les fonctions et la gamme d'application des commutateurs à membrane

Les commutateurs à membrane ne sont pas simplement un nouveau type de panneau ou un seul composant de commutateur, mais un nouveau type de dispositif électronique basé sur le principe de fonctionnement des capteurs de pression à membrane. Ils peuvent être intégrés dans l'ensemble du panneau d'une machine ou utilisés comme étiquettes fonctionnelles. Ils peuvent également servir de décoration d'apparence ou simplement de boutons d'interrupteur. Basé sur le noyau des capteurs de pression à membrane et la possibilité d'utiliser divers matériaux de substrat, les commutateurs à membrane peuvent réaliser de nombreuses fonctions différentes. De nos jours, ils peuvent être vus dans les appareils ménagers, l'électronique 3C, les commandes automobiles et d'autres domaines. Par conséquent,Commutateurs à membrane personnalisésSont appelés à juste titre l'assemblage de produits d'appareils électroniques qui intègrent la fonctionnalité et la décoration.

En tant que nouveau dispositif électronique, bien que l'application et la vulgarisation des commutateurs à membrane sur le marché international aient commencé dans les années 1980, avec les progrès de la technologie et le développement et l'application de nouveaux matériaux, leur gamme d'application s'est étendue à divers domaines tels que l'industrie, l'agriculture, la défense, la recherche scientifique, médicale, Bureautique, appareils ménagers et jouets pour enfants. Surtout après son entrée au 21e siècle, le marché en plein essor de l'électronique grand public 3C a conduit le développement continu des commutateurs à membrane vers la miniaturisation, l'intelligence et la multifonctionnalité.

Le principe technique des commutateurs à membrane

Les commutateurs à membrane sont en fait un ensemble d'interrupteurs tactiles qui sont chargés de transmettre les instructions de fonctionnement aux circuits arrière de la machine. Dans des conditions normales, le contact entre les couches supérieure et inférieure de l'interrupteur est séparé en raison de l'espace déterminé par l'épaisseur de la couche d'isolation fenêtrée dans le commutateur à membrane (même dans une structure de circuit monocouche, les plaques de contact de circuit sont séparées d'une manière de labyrinthe). Lorsqu'une force externe atteignant un point correspondant est appliquée à un bouton spécifique sur le panneau, les deux contacts correspondant au bouton se ferment instantanément. En même temps, le signal est transmis au circuit arrière via la fiche connectée, ce qui fait que la machine fonctionne selon les instructions préréglées. Lorsque la force externe est supprimée, en raison de l'élasticité du matériau de base du commutateur de membrane, les contacts se séparent et se réinitialisent rapidement. A ce moment, l'entrée d'un signal a été établie, et l'état de fonctionnement de la machine n'est pas affecté par la séparation des contacts.

LeFabricant de clavier personnaliséConcevez souvent ces commutateurs à membrane pour répondre aux exigences opérationnelles spécifiques et aux interfaces utilisateur, garantissant à la fois fonctionnalité et durabilité dans diverses applications.
