Dans le monde en évolution rapide d'aujourd'hui, la technologie est en constante évolution, exigeant des innovations dans les composants électroniques. Les commutateurs à membrane Flex PCB sont devenus un composant essentiel de divers appareils électroniques, offrant polyvalence, fiabilité et interfaces utilisateur transparentes. Dans ce guide complet, nous allons plonger dans le monde des commutateurs à membrane PCB flex, en explorant leurs applications, avantages, processus de fabrication, et bien plus encore.

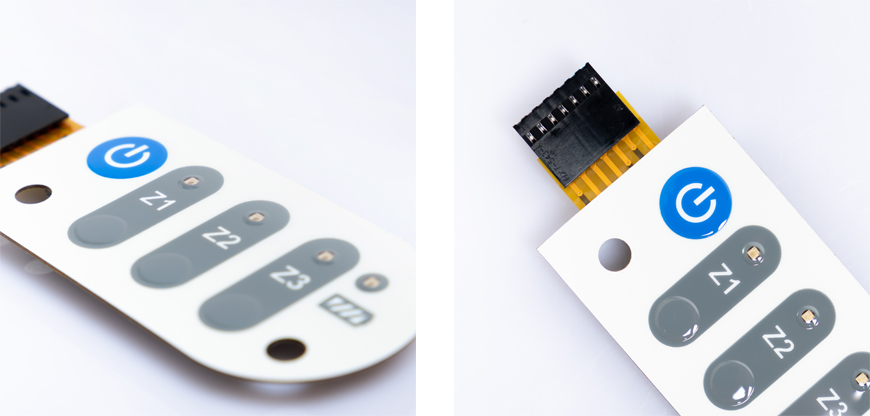

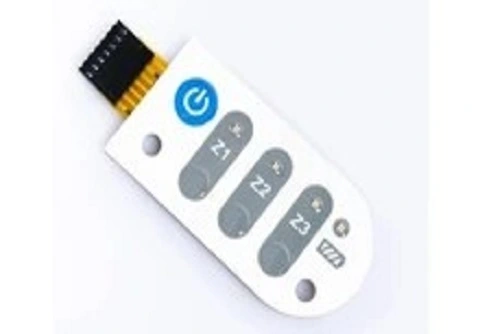

FlexCommutateurs à membrane PCBSont conçus avec plusieurs couches, chacune servant une fonction spécifique. La construction typique d'un commutateur à membrane PCB Flex comprend:
Couche supérieure (superposition graphique): la couche la plus élevée, souvent en polyester ou en polyimide, comporte les symboles, logos et boutons imprimés. Cette couche fournit une interface conviviale, permettant une interaction facile.
Couches conductrices: sous la couche supérieure, il y a des traces conductrices qui sont généralement imprimées sur des substrats flexibles. Ces traces forment les voies de circuit qui connectent l'interrupteur à l'appareil qu'il contrôle.
Couche d'espacement: Un espaceur non conducteur sépare les couches conductrices, empêchant les courts-circuits électriques et garantissant que la pression sur une touche crée un contact approprié avec le circuit sous-jacent.
Couche inférieure (carte de circuit imprimé): la couche inférieure est l'endroit où les connexions électriques du commutateur sont établies, s'intégrant souvent au plus grand système ou dispositif. Il est généralement imprimé sur un matériau de circuit flexible comme le polyimide ou le PET.
Les commutateurs à membrane PCB Flex fonctionnent sur le principe du contact sensible à la pression. Lorsqu'un utilisateur appuie sur un bouton ou une touche spécifique, la pression fait entrer en contact les couches conductrices, complétant le circuit et déclenchant l'action souhaitée. La flexibilité du commutateur garantit qu'il répond immédiatement, tandis que le retour tactile fournit une indication claire à l'utilisateur que l'entrée a été enregistrée.
Comme l'un des types deCommutateurs à membrane, Les commutateurs à membrane PCB Flex sont utilisés dans une grande variété d'applications en raison de leur polyvalence, de leur conception peu encombrante et de leur fiabilité. Voici quelques-unes des applications les plus courantes:
Dans l'électronique grand public, les commutateurs à membrane PCB Flex peuvent être trouvés dans des appareils tels que les télécommandes, les claviers, les consoles de jeu et les smartphones. Leur nature mince et flexible les rend idéaux pour les produits électroniques minces et compacts, tandis que les options de personnalisation permettent des conceptions sur mesure pour s'adapter à la marque et à la fonction.
Les commutateurs à membrane PCB Flex sont utilisés dans les équipements médicaux tels que les machines de diagnostic, les systèmes de surveillance des patients et les dispositifs médicaux portables. Leur durabilité, leur facilité de nettoyage et leur capacité à résister à des environnements difficiles les rendent particulièrement adaptés au secteur de la santé exigeant.
Dans les applications industrielles, les commutateurs à membrane PCB Flex sont utilisés dans les panneaux de commande, les interfaces de machines et les systèmes robotiques. Ils sont conçus pour supporter des conditions extrêmes telles que les variations de température, l'humidité et l'exposition aux produits chimiques, ce qui les rend idéaux pour les usines, les entrepôts et autres environnements industriels.
Les commutateurs à membrane PCB Flex se trouvent dans les tableaux de bord des véhicules, les systèmes de climatisation, les systèmes d'infodivertissement et les boutons sur les volants. La capacité de résister aux vibrations, à l'humidité et aux fluctuations de température est essentielle dans les réglages automobiles, ce qui rend ces commutateurs fiables pour un usage quotidien.
Les commutateurs à membrane PCB Flex offrent plusieurs avantages clés, ce qui en fait un choix populaire dans de nombreuses industries:
Les PCB Flex sont conçus pour résister à diverses conditions difficiles. Ils résistent à des facteurs tels que l'humidité, la poussière, les fluctuations de température et même les produits chimiques, ce qui les rend idéaux pour les applications industrielles et extérieures. Leur construction solide garantit qu'ils dureront longtemps, même avec une utilisation répétée.
CompaCommutateurs mécaniques rouges à traditionnels, les commutateurs à membrane PCB Flex sont souvent plus abordables. Le processus de production implique moins de composants et les techniques de fabrication simples permettent un détartrage efficace, réduisant les coûts globaux pour les fabricants et les consommateurs.
Les commutateurs à membrane PCB Flex sont hautement personnalisables en termes de conception, de disposition, de fonctionnalité et de rétroaction. Les fabricants peuvent facilement adapter l'interface pour répondre à des exigences spécifiques, telles que l'ajout de LED de différentes couleurs, l'intégration d'un retour tactile ou la conception de mises en page de boutons uniques pour une meilleure expérience utilisateur.
Les commutateurs à membrane PCB Flex sont ultra-minces et flexibles, ce qui les rend faciles à intégrer dans des conceptions élégantes et modernes. Ils peuvent être utilisés dans des applications où les commutateurs mécaniques traditionnels peuvent être trop encombrants, offrant aux fabricants une chance de créer des produits conviviaux et ergonomiques, esthétiques et fonctionnels.
Le processus de fabrication des commutateurs à membrane Flex PCB comprend plusieurs étapes, de la sélection des matériaux à l'assemblage final et aux tests. Voici un aperçu:
Substrat flexible: Les films de polyimide ou de polyester (PET) sont couramment utilisés comme matériau de base pour les circuits flexibles, grâce à leur durabilité et leur flexibilité.
Encre conductrice ou cuivre: pour créer les traces de circuits, une encre conductrice (imprimée sur le substrat) ou des traces de cuivre (gravées sur la surface) sont utilisées.
Superposition graphique: la couche supérieure est faite d'un matériau durable et transparent comme le polyester ou le polycarbonate, qui est imprimé avec les graphiques et les symboles nécessaires.
Couche d'espacement: Cette couche est constituée d'un matériau non conducteur tel que le PET, qui garantit que l'interrupteur ne crée pas de connexions indésirables lorsqu'il est pressé.
Les traces conductrices sont imprimées ou gravées sur le substrat flexible en utilisant des méthodes de précision. Cette étape garantit que le circuit est conçu avec précision pour un fonctionnement correct.
La superposition graphique est imprimée avec des icônes claires, des étiquettes ou une marque personnalisée avec laquelle l'utilisateur interagira.
Les différentes couches sont assemblées ensemble, la couche d'espacement séparant les couches conductrices.
Après l'assemblage, des tests approfondis sont effectués pour garantir la fonctionnalité, la durabilité et la fiabilité du commutateur. Cela comprend la vérification de la conductivité, du retour tactile et de la fonctionnalité LED (le cas échéant).
Les commutateurs à membrane PCB Flex sont conçus pour être durables et faciles à entretenir. Les nettoyer est généralement simple et peut être fait à l'aide de chiffons doux et non pelucheux et d'une solution de nettoyage douce (comme de l'eau et du savon). Évitez les produits chimiques agressifs qui peuvent endommager les couches ou les traces conductrices.
Pour prolonger la durée de vie d'un commutateur à membrane Flex PCB, évitez une pression excessive, une exposition prolongée à des températures élevées ou un contact direct avec des produits chimiques agressifs. De plus, un nettoyage régulier et une manipulation appropriée peuvent aider à prévenir les dommages physiques et à garantir des performances fiables au fil du temps.
Q: Quelles sont les principales applications des commutateurs à membrane PCB flex?
R: Les commutateurs à membrane Flex PCB sont couramment utilisés dans l'électronique grand public, les dispositifs médicaux, les panneaux de commande industriels et les interfaces automobiles.
Q: À quel point les commutateurs à membrane Flex PCB sont-ils durables?
R: Les commutateurs à membrane PCB Flex sont très durables et peuvent supporter des millions d'actionnements, garantissant une fiabilité à long terme.
Q: Puis-je personnaliser la conception d'un interrupteur à membrane Flex PCB?
R: Oui, les commutateurs à membrane PCB flex offrent des options de personnalisation pour la mise en page, les graphiques et la rétroaction tactile pour répondre aux exigences de conception spécifiques.
Q: Les commutateurs à membrane Flex PCB sont-ils adaptés à une utilisation en extérieur?
R: Les interrupteurs à membrane Flex PCB peuvent être conçus pour une utilisation en extérieur, mais les facteurs environnementaux doivent être pris en compte lors du processus de conception.
Q: Quelles sont les perspectives d'avenir pour la technologie de commutation de membrane PCB flex?
R: L'avenir des commutateurs à membrane PCB flex semble prometteur, avec des technologies émergentes et des initiatives de développement durable qui stimulent l'innovation dans ce domaine.
