Les commutateurs à membrane sont des composants essentiels dans divers appareils électroniques et panneaux de commande, offrant une interface pratique et durable pour les utilisateurs. Si vous vous êtes déjà demandé comment ces commutateurs fonctionnent et comment les créer et les utiliser efficacement, vous êtes au bon endroit. Dans ce guide complet, nous plongerons dans le monde des commutateurs à membrane instructeurs, offrant des informations étape par étape et des conseils pratiques. Commençons!
Les commutateurs à membrane sont un type d'interface utilisateur largement utilisée dans divers appareils et équipements électroniques. Ces commutateurs sont à profil bas, durables et fiables, avec souvent une construction flexible et multicouche. Les commutateurs à membrane fonctionnent en appliquant une pression sur une membrane flexible, qui active un circuit électrique pour remplir une fonction particulière. Leur popularité découle de leur conception simple, de leur rentabilité et de leur résistance aux facteurs environnementaux tels que l'humidité, la poussière et les produits chimiques.
Ces commutateurs sont utilisés dans une gamme d'industries, y compris l'électronique grand public, l'automobile, les dispositifs médicaux et les systèmes de contrôle industriels. Avec la demande croissante d'interfaces efficaces et fiables,Commutateurs à membraneSont devenus une composante essentielle de l'électronique moderne, offrant des avantages à la fois fonctionnels et esthétiques.
Lors de la conception et de la construction d'un interrupteur à membrane, le choix des bons matériaux est essentiel pour assurer à la fois performance et durabilité. Les principaux matériaux utilisés dans la construction deClaviers de membrane personnalisésComprennent:
Superposition graphique: Il s'agit de la couche supérieure de l'interrupteur, généralement fabriquée à partir de matériaux durables tels que le polyester ou le polycarbonate. La superposition graphique est souvent imprimée avec des symboles, des icônes ou des étiquettes pour guider les utilisateurs dans l'identification de chaque contrôle.
Couche d'espacement: la couche d'espacement est non conductrice et assure la bonne séparation des couches supérieure et inférieure de l'interrupteur. Cette couche permet la flexibilité et empêche le contact involontaire entre les traces conductrices lorsque l'interrupteur n'est pas activé.
Traces conductrices: Ceux-ci sont imprimés ou gravés sur les couches de circuit supérieur ou inférieur et sont responsables de l'achèvement du circuit électrique lorsque l'interrupteur est pressé.
Couche adhésive: Utilisé pour lier différentes couches ensemble et fixer l'interrupteur à membrane en place dans l'appareil. La couche adhésive est généralement un adhésif solide et sensible à la pression qui offre une durabilité durable.
Couche de support: Il s'agit de la couche inférieure de l'interrupteur à membrane, souvent en polyester ou en polyimide, qui fournit le support structurel nécessaire à l'interrupteur.
Pour créer un interrupteur à membrane, vous aurez besoin de matériaux tels qu'un circuit flexible, une superposition graphique, des couches adhésives et des matériaux d'espacement. Ces composants assurent la fonctionnalité et la durabilité du commutateur.
Les outils suivants sont généralement requis pourFabrication de commutateurs à membrane clavierEt conception:
Équipement de sérigraphie: utilisé pour imprimer des traces conductrices et des superpositions graphiques sur les couches.
Outils de coupe: Des coupeurs laser ou des découpeuses sont utilisés pour couper le commutateur de membrane à la forme et à la taille souhaitées.
Machine de presse de chaleur: utilisé pour lier les différentes couches ensemble, assurant une bonne adhérence.
Équipement de soudure: utilisé pour attacher les connecteurs à l'interrupteur à membrane, garantissant que les connexions électriques sont correctement effectuées.
Multimètre: Un outil pour tester les connexions électriques et s'assurer que l'interrupteur à membrane fonctionne correctement.

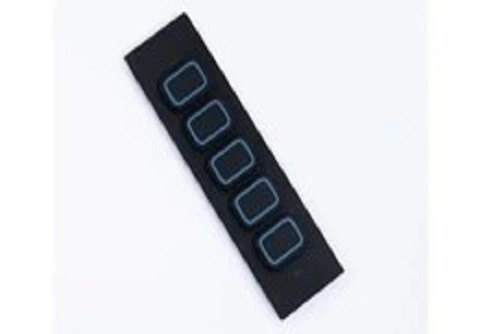

.webp "fabricant de clavier personnalisé")
Identification des fonctions: déterminez les différentes fonctions que le commutateur contrôlera et le nombre de boutons ou de commandes nécessaires. Un simple commutateur peut ne nécessiter que quelques boutons, tandis qu'un système plus complexe peut nécessiter plusieurs rangées de boutons ou un grand panneau de commande.
Tailles: En fonction de la conception de l'appareil et de l'espace disponible, décidez de la taille et de la disposition de l'interrupteur. Assurez-vous que les dimensions permettent une utilisation facile tout en respectant les contraintes de conception globales de l'appareil.
Considérations relatives à l'utilisateur: La disposition doit tenir compte de la façon dont les utilisateurs interagiront avec le commutateur. Les boutons doivent être dimensionnés pour plus de confort et de fonctionnalité, et l'espacement doit permettre aux utilisateurs d'appuyer sur les boutons sans confusion.
Points de contact: Les traces conductrices s'alignent correctement de sorte que lorsque la pression est appliquée sur la membrane, les couches supérieure et inférieure entrent en contact et complètent le circuit.
Considérations électriques: Les traces doivent être conçues pour gérer la tension et le courant attendus, garantissant que le commutateur fonctionne correctement pendant la durée de vie prévue.
Intégrité du signal: Assurez-vous que le circuit est conçu pour éviter les courts-circuits ou les interférences, et qu'il est compatible avec le système de contrôle de l'appareil.
Étiquetage et icônes: la superposition doit inclure des étiquettes et des icônes claires et lisibles qui correspondent à chaque fonction du commutateur. Un contraste élevé entre le texte/les icônes et l'arrière-plan peut améliorer la visibilité.
Durabilité: La superposition doit être fabriquée à partir de matériaux durables qui peuvent résister à l'usure, à l'exposition à l'humidité, aux rayons UV et à d'autres facteurs environnementaux.
Caractéristiques tactiles: certains commutateurs à membrane intègrent des fonctionnalités tactiles dans la superposition, telles que des boutons en relief ou en retrait, pour améliorer l'expérience utilisateur.
Couches de coupe: la superposition graphique, la couche d'espacement, les couches conductrices et la couche adhésive doivent être coupées à la forme et à la taille souhaitées. La précision est cruciale à ce stade pour s'assurer que les couches s'alignent correctement lors de l'assemblage.
Impression du circuit: Les traces conductrices sont imprimées sur les couches appropriées en utilisant la sérigraphie, la gravure ou d'autres techniques. Il est important que ces traces soient alignées avec précision pour assurer le bon fonctionnement de l'interrupteur.
Incorporation d'éléments tactiles: Si la conception comprend un retour tactile ou haptique, ces éléments (par exemple, des boutons en relief) doivent être incorporés pendant cette phase.
Empilage de couche: Commencez par aligner la couche adhésive inférieure avec le matériau de support, puis placez les couches conductrices sur le dessus. La couche d'espacement est ensuite positionnée pour séparer les couches supérieure et inférieure, garantissant que les traces conductrices n'entrent pas en contact lorsque l'interrupteur n'est pas activé.
Couches de liaison: Les couches sont ensuite pressées ensemble à l'aide d'une presse thermique ou d'une machine à plastifier. Cela garantit que les couches collent ensemble et restent en place pendant le fonctionnement.
Connecteurs de fixation: Les connecteurs sont fixés à la couche de circuit pour relier l'interrupteur au système de contrôle de l'appareil. Cela peut impliquer de souder les connecteurs aux points de contact appropriés.
Avant que l'interrupteur à membrane ne soit utilisé dans un produit final, il doit subir des tests approfondis pour s'assurer qu'il fonctionne comme prévu. Les tests comprennent:
Test fonctionnel: Vérifiez que chaque bouton ou contrôle remplit la fonction prévue lorsqu'il est enfoncé et que le commutateur enregistre correctement les entrées.
Test électrique: utilisez un multimètre pour tester la continuité et assurez-vous que les traces conductrices complètent correctement le circuit lorsque l'interrupteur est enfoncé.
Test environnemental: si applicable, testez le commutateur dans différentes conditions, telles que l'exposition à l'humidité, à la chaleur ou à la lumière UV, pour assurer la durabilité.
Si des problèmes surviennent pendant les tests, un dépannage peut être nécessaire. Les problèmes courants comprennent:
Aucune réponse du commutateur: cela peut être causé par des traces conductrices mal alignées, une mauvaise liaison des couches ou des problèmes avec les connecteurs électriques. Revérifiez la conception du circuit et testez les connexions.
Mauvais commentaire tactile: si le commutateur ne fournit pas le retour tactile attendu, assurez-vous que la couche d'espacement est correctement conçue et que la superposition est correctement structurée pour les fonctionnalités tactiles.
Activation du bouton incohérente: si certains boutons ne sont pas systématiquement enregistrés, cela peut indiquer des problèmes avec la conception sensible à la pression, ou cela peut être dû à la contamination ou à l'endommagement des couches. Nettoyez soigneusement l'interrupteur et revérifiez l'alignement.
Q: Les commutateurs à membrane sont-ils adaptés aux applications extérieures?
R: Les interrupteurs à membrane peuvent être conçus avec des caractéristiques de protection pour une utilisation en extérieur, mais il est essentiel de prendre en compte les facteurs environnementaux.
Q: Puis-je créer un design personnalisé pour ma superposition de commutateur à membrane?
R: Oui, vous pouvez personnaliser la superposition avec vos graphiques et étiquettes préférés en fonction des besoins de votre application.
Q: Quelle est la durée de vie typique d'un interrupteur à membrane?
R: Les commutateurs à membrane sont connus pour leur durabilité et peuvent durer de nombreuses années avec un entretien approprié.
Q: Y a-t-il des limitations au nombre de boutons sur un interrupteur à membrane?
R: Le nombre de boutons sur un interrupteur à membrane peut varier en fonction de la conception et de la taille, mais il y a des limites pratiques à considérer.
Q: Comment nettoyer et entretenir un interrupteur à membrane?
R: Le nettoyage d'un interrupteur à membrane est relativement simple; vous pouvez utiliser un chiffon humide ou une solution de nettoyage douce. Évitez les matériaux abrasifs qui peuvent endommager la superposition.
