Une plongée profonde dans le monde des commutateurs à membrane Polydome

Dans l'ère technologique au rythme effréné d'aujourd'hui, le besoin d'interfaces utilisateur efficaces n'a jamais été aussi prononcé. Cet article jette un regard complet sur les commutateurs à membrane polydome, un composant fondamental des appareils électroniques modernes, éclairant leurs caractéristiques et applications fascinantes.

Dévoilement des commutateurs à membrane Polydome

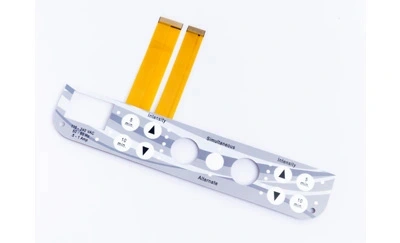

Les interrupteurs à membrane Polydome, communément appelés «Polydomes», représentent un type crucial d'interrupteur électrique que l'on trouve dans une pléthore d'appareils électroniques, allant des télécommandes aux équipements médicaux avancés. Ce qui les distingue, c'est leur design innovant, mariant parfaitement fonctionnalité et durabilité, ce qui en fait une partie intégrante de nos interactions quotidiennes avec la technologie.

Déconstruction du commutateur à membrane Polydome

Pour vraiment saisir le fonctionnement des commutateurs à membrane polydôme, il est impératif de comprendre leur composition complexe.

1. Superposition

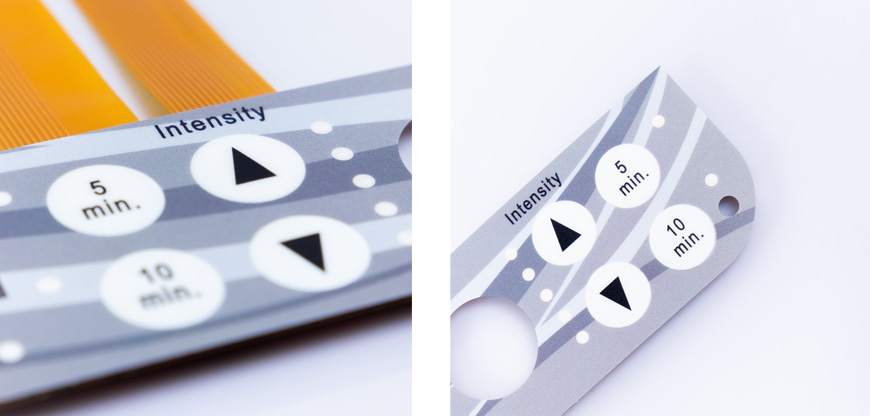

Au niveau de la couche supérieure d'un interrupteur à membrane polydôme se trouve la superposition, agissant comme l'interface de l'utilisateur. Habituellement fabriquée à partir de matériaux flexibles tels que le polyester ou le polycarbonate, cette couche sert de point d'interaction pour les utilisateurs.

2. Couche d'espacement

Sous la superposition, la couche d'espacement occupe le devant de la scène, abritant des ouvertures qui correspondent aux boutons de l'interrupteur. Cette couche fournit la séparation nécessaire entre la superposition et la couche de circuit, empêchant les actionnements par inadvertance.

3. Couche de circuit

La vraie magie d'un interrupteur à membrane polydôme se déroule dans la couche de circuit. Ici, les traces conductrices, souvent en argent ou en cuivre, forment des connexions électriques complexes. Lorsqu'un utilisateur appuie sur un bouton sur la superposition, il initie un mouvement vers le bas de la couche d'espacement, complétant ainsi le circuit et enregistrant l'entrée.

4. L'évolution de la tactilité: les dômes de polyester (polydômes)

Une avancée révolutionnaire dans les commutateurs à membrane polydome est l'intégration de dômes en polyester, communément appelés «polydômes». Ces dômes sont créés grâce à un processus méticuleux impliquant l'impression d'une couche d'encre conductrice, généralement un mélange d'argent et de carbone, sur un matériau en polyester (PET). Par la suite, ces dômes sont moulés en formes semi-circulaires par l'application de pression ou de chaleur.

Le nom "Polydome" vient de leur matériau principal-le polyester. Ce processus de gaufrage à chaud, souvent appelé «Polydome gaufré», imprègne ces composants de fonctionnalités rappelant leurs homologues métalliques.

Les polydômes se distinguent notamment par leur retour tactile exceptionnel. Chaque pression sur les boutons offre un clic satisfaisant, offrant aux utilisateurs une confirmation tangible de leur action. De plus, ces dômes en polyester présentent un degré de résistance à l'eau, assurant une fonctionnalité ininterrompue même en présence d'humidité. Ils excellent également dans la résistance à la poussière, la résistance à l'humidité et présentent une tolérance à la chaleur impressionnante.

Peut-être le plus impressionnant, les polydômes démontrent une stabilité de pression remarquable. Même lorsqu'ils sont soumis à une force excessive pendant l'actionnement, ils conservent leur forme et leur fonctionnalité, ce qui leur rend un choix robuste pour un éventail d'applications.

5. Couches supplémentaires: Mylar, encre conductrice et espaceurs

• Mylar: Positionné au sommet du Polydome, le Mylar est fabriqué en PET (polyester) et est généralement transparent ou transparent. Cette transparence permet aux utilisateurs d'observer l'encre conductrice et les entretoises en dessous. Mylar est disponible en deux épaisseurs standard: 0.10mm et 0.125mm.

• Encre conductrice: Positionnée sous la zone semi-circulaire en relief de Mylar, l'encre conductrice comprend des composants en argent et en carbone. La résistance de l'encre conductrice varie inversement avec la quantité d'argent utilisée; plus l'épaisseur d'argent est grande, plus la résistance est faible. Les épaisseurs typiques incluent 0.004-0.006mm pour l'argent et 0.005-0.006mm pour le carbone.

• Espaceurs: les espaceurs, également fabriqués à partir de PET (polyester), sont situés sur le botTom du Polydome. Ils sont généralement blancs ou transparents/clairs et sont disponibles en deux épaisseurs standard: 0.15mm et 0.20mm.

Couches supplémentaires: adhésif en caoutchouc et adhésif inférieur

• Adhésif en caoutchouc: positionné au-dessus du film polyester, l'adhésif en caoutchouc est généralement vert et présente une épaisseur de 0.125mm. Il peut adhérer solidement aux claviers en silicone/caoutchouc et aux superpositions des interrupteurs à membrane.

• Adhésif inférieur: dans les applications pratiques, si les clients ont l'intention de fixer le Polydome à un circuit imprimé, un adhésif inférieur supplémentaire est utilisé en conjonction avec l'entretoise. Dans ce scénario, l'adhésif ne peut pas être séparé de l'entretoise.

Les dômes en polyester sont disponibles en trois types structurels fondamentaux, servant à des fins d'assemblage variables, similaires aux réseaux de dôme métalliques. Ceux-ci incluent la pile et les détails de l'image.

Empilement de dôme de polyester standard (Polydome): les couches supérieure et inférieure manquent d'adhésif, ce qui nécessite une fixation au produit à travers des vis, des poteaux de positionnement clavier/clavier/PCB.

Précautions pour l'utilisation des dômes de polyester (polydômes)

Après avoir obtenu un aperçu des principes opérationnels et comparé les dômes en polyester avec les dômes en métal, il est impératif de tenir compte de certaines précautions pour éviter d'éventuels dommages aux dômes en polyester:

1. Évitez l'exposition prolongée à des températures élevées (>40 ° C): une utilisation prolongée dans des environnements à haute température peut entraîner une perte d'élasticité des dômes en polyester.

2. Évitez l'utilisation à long terme dans des températures extrêmement basses (<-25 ° C): une exposition prolongée à des températures très basses peut avoir un impact sur la durée de vie du mécanisme de la balle.

3. limite d'utilisation extérieure: les dômes de polyester sont les mieux adaptés pour les applications intérieures. Une exposition prolongée aux conditions extérieures peut affecter leurs performances.

4. Évitez les objets tranchants ou durs: évitez d'utiliser des objets pointus ou durs pour appuyer sur le dessus du dôme, car cela peut entraîner des dommages au dôme.

En adhérant à ces précautions, vous pouvez assurer la longévité et la performance optimale des dômes de polyester dans vos applications.

Conclusion

Les commutateurs à membrane Polydome ont entraîné un changement de paradigme dans la façon dont nous interagissons avec les appareils électroniques. Leur durabilité exceptionnelle, leurs options de personnalisation étendues et leurs retours tactiles remarquables en ont fait le choix préféré des fabricants dans un large éventail d'industries. À mesure que la technologie progresse, nous pouvons nous attendre à des applications encore plus innovantes pour ces commutateurs polyvalents à l'avenir.

FAQ

1. Les commutateurs à membrane polydome sont-ils étanches?

Les commutateurs à membrane Polydome ne sont pas intrinsèquement étanches. Cependant, ils peuvent être conçus avec une superposition scellée et un boîtier approprié pour améliorer leur résistance à l'eau.

2. Les commutateurs polydome peuvent-ils résister aux conditions extérieures?

Certes, les commutateurs polydome sont bien adaptés aux applications extérieures en raison de leur durabilité et de leur résilience dans des conditions environnementales difficiles.

3. quelle est la durée de vie typique d'un commutateur à membrane polydome?

Les commutateurs Polydome offrent une durée de vie s'étendant sur des millions de cycles, assurant leur durabilité et leur fiabilité.

4. Est-il facile de remplacer les commutateurs polydome s'ils fonctionnent mal?

Oui, les commutateurs polydome sont relativement simples à remplacer en cas de problème. Cependant, un entretien régulier peut aider à prévenir la plupart des problèmes.

5. Puis-je intégrer des commutateurs polydome dans mon projet d'électronique de bricolage?

Absolument! Les commutateurs Polydome sont facilement disponibles à l'achat et leur profil mince en fait un excellent choix pour les bricoleurs qui se lancent dans des projets électroniques. Que vous conceviez un clavier personnalisé, une télécommande ou tout autre appareil électronique, les commutateurs polydome offrent une solution d'entrée fiable et conviviale. Leur polyvalence et leur durabilité en font un ajout précieux à tout projet de bricolage.
