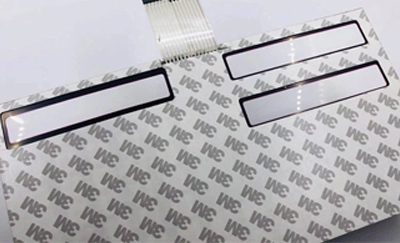

La structure de l'interrupteur à membrane non tactile

Les commutateurs à membrane sont structurellement divisés en deux catégories: tactile et non tactile. Le type non tactile a généralement deux types de structures non tactiles: le type non tactile de type plat et le cadre de clé convexe (dans certains cas, angle mort convexe). Cet article se concentre sur les commutateurs à membrane non tactiles.

1. commutateur de membrane tactile bulle

Il existe deux types courants de type tactile à bulles: le circuit supérieur et le panneau bouillonnent tous les deux et le panneau bouillonne. Pour certaines structures ultra-minces, le circuit supérieur est retiré et les contacts du circuit supérieur sont directement imprimés sur le panneau. Les ampoules de l'interrupteur à membrane sont formées en chauffant le moule avec une pression hydraulique, de sorte que le corps de la clé est légèrement bombé, légèrement plus haut que le panneau, formant une clé de commutation à membrane tridimensionnelle. Le matériau est fabriqué en PET avec une excellente ténacité et un rétrécissement thermique. Les bulles forment une résilience, de sorte que l'interrupteur à membrane tactile de la bulle bouillonnante a une très bonne sensation et des performances électriques sensibles, mais veillez à ne pas l'utiliser longtemps dans un environnement à haute température, car une température élevée affaiblira la sensation des touches.

Les commutateurs à membrane de type à bulle utilisent généralement des bulles à la fois sur le circuit supérieur et sur le panneau. Lorsque le circuit supérieur ne bouillonne pas, considérez la position de la rainure de ventilation et faites de petits trous dans le circuit supérieur pour les trous d'air et, si nécessaire, dans le circuit inférieur. Des points d'isolement raisonnables sont ajoutés aux contacts pour éviter le danger caché de court-circuit et de connexion; si les contacts sont directement imprimés sur le panneau, il est nécessaire de considérer la déformation du panneau après que le panneau est vieilli à haute température. Si le temps de cuisson est trop long, la déformation sera grande., Cela causera de gros problèmes à l'assemblage et à la pâte de l'interrupteur à membrane. Si le temps de cuisson à haute température est trop court, le temps de vieillissement des contacts sur le panneau ne sera pas suffisant, les contacts seront facilement portés, et la durée de vie du produit sera raccourcie.

2. Interrupteur à membrane tactile Shrapnel (dôme)

L'interrupteur à membrane tactile par éclats d'obus (dôme) signifie que le shrapnel est fixé sur le circuit inférieur pour former un pôle en tant que circuit supérieur. Lorsque le shrapnel est pressé, il est connecté à l'autre pôle du circuit inférieur pour former une boucle. Les clés de l'interrupteur de membrane tactile de shrapnel peuvent être conçues pour être diversifiées, rendant le produit plus stable et fiable, et en même temps améliorer l'effet décoratif du produit pour obtenir une apparence parfaite. Le panneau peut être conçu comme plan, sphérique convexe, plan convexe, et la forme peut être de forme irrégulière telle que cercle, carré, triangle, etc. Lorsque le bouton est conçu comme une bordure de bouton plane ou convexe et un angle mort, la couche adhésive de surface doit être épaissie. Il y a suffisamment d'espace pour faire voyager librement les éclats d'obus. Si la sensation de la main n'est pas bonne, un petit joint doit être ajouté à l'arrière des touches du panneau; la conception de la couche de fixation des éclats d'obus peut être divisée en trous de perforation aux positions clés correspondantes (le diamètre du trou doit être plus petit que le shrapnel). ) ou bouillonnant, La conception de poinçonnage sera plus nette et la force est égale, et la conception bouillonnante fournira une meilleure étanchéité globale.

La deuxième structure du type tactile des éclats d'obus signifie que le shrapnel est directement ajouté à la position clé du circuit supérieur pour améliorer la sensation. Lorsque le nombre de clés est particulièrement grand, la forme globale est petite et il n'y a pas d'espace pour le câblage, il est conçu comme une structure de circuit supérieure et inférieure, mais cette La sensibilité de cette structure est légèrement plus faible, la force de pression devrait être légèrement plus grande, Et le temps pour libérer le doigt devrait être légèrement plus long.
