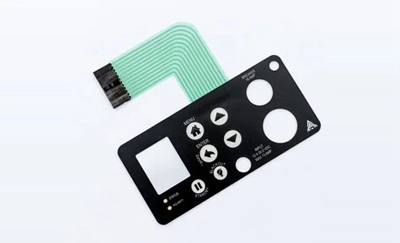

Les performances du clavier à membrane FPC sont directement liées à l'utilisation normale du clavier à membrane

Lorsque le clavier de la membrane est transformé en un "commutateur", les fils de connexion des touches de fonction sont pré-connectés ensemble. Contrairement aux composants de commutation discrets, les broches de chaque interrupteur doivent être connectées avec des fils de soudure. Par conséquent, le circuit de commutation à membrane peut éviter les erreurs de soudage, gagner du temps de soudage et faciliter l'assemblage et la connexion. C'est aussi la commodité et la fiabilité de l'interrupteur à membrane. Étant donné que la connexion du clavier à membrane est pré-faite, la conception du circuit de commutation à membrane doit être soumise au fabricant en tant que document de processus.

Explorer les deux méthodes de conception de circuits clés pour les commutateurs à membrane FPC

L'une est la méthode du fil ordinaire, où tous les interrupteurs à membrane sont connectés à un seul fil et l'autre extrémité du fil est séparée. L'avantage est que chaque contact peut contrôler directement une fonction spécifique. Dans ce cas, le signal obtenu ne nécessite pas de décodage supplémentaire dans le circuit back-end. Ce type de connexion n'a généralement que quelques clés fonctionnelles disponibles. Lorsque le nombre de contacts est grand, le nombre de fils est en conséquence grand, et le nombre total de lignes de sortie est supérieur au nombre de commutateurs, ce qui n'est pas propice à la connexion globale duCommutateur de membrane fpc. L'autre est la méthode d'alignement de la matrice x-y, qui se compose de lignes et de colonnes de la matrice. Une extrémité du contact est tracée par les lignes dans la même direction (direction x), quel que soit le nombre de contacts, et l'autre extrémité du contact de l'interrupteur à membrane est tracée par les lignes communes dans la même direction (y direction). De cette manière, le réseau matriciel peut former n'importe quelle combinaison x-y de contact. Le décodage est généralement défini dans le circuit back-end avant de contrôler chaque fonction spécifique, mais ce n'est pas difficile dans le circuit logique.

En utilisant la méthode de la matrice x-y, les lignes de sortie sont plus petites. Dans certains circuits de la machine entière, ou en raison des conditions de travail (courant de travail et tension de travail) de certains composants, ou pour empêcher le circuit de commutation d'interférer avec les composants, certaines touches d'interrupteur peuvent être spécialement traitées. Dans la conception du circuit de commutation à membrane FPC, un mode mixte de bus ordinaire et de plomb unique peut être utilisé. (Vous voudrez peut-être contacter leFabricant de clavier à membrane)

Le guide essentiel de la conception du circuit de commutateur à membrane FPC pour une production efficace

La matrice de conception doit être cohérente avec les positions clés réelles, facile à tester et éviter les erreurs. Lors du dessin du schéma de circuit, la fonction de chaque clé doit être directement marquée dans la matrice, de sorte qu'elle corresponde à la position réelle de la clé et soit disposée dans l'ordre de gauche à droite. À première vue, il n'est pas nécessaire d'énumérer les relations de circuit. Dans le cadre du système de contrôle, il comprend non seulement les interrupteurs et leur câblage, mais également un groupe de fils fabriqués en même temps et connectés au circuit back-end. Les positions de sortie des deux fils doivent être les mêmes que la position de sortie de la boucle arrière, et la rationalité et la commodité de la connexion doivent être prises en compte. Dans le même temps, les fils métalliques doivent être connectés au substrat pour minimiser la flexion et faire des fils métalliques le chemin le plus court et le plus économique.

Pour maintenir une bonne connexion avec les composants du circuit, la distance entre le fil et le fil est généralement en pouces. Le nombre de prospects dépend du nombre de clés ou du besoin de prospects, mais doit être limité par les spécifications du connecteur. Parfois, pour mesurer et découvrir la connexion entre chaque broche, il devrait y avoir une ligne entre les broches des lignes et des colonnes, et une ligne entre le bus commun et chaque broche pour les distinguer. Lorsque le nombre de lignes de sortie ne correspond pas, les «positions de ligne factices» doivent être utilisées pour correspondre aux positions de ligne sélectionnées et doivent être cohérentes avec les lignes de sortie de la boucle arrière connectée pour éviter que la ligne ne soit déconnectée de la connexion et de l'arrière. boucle. La longueur des fils du commutateur de membrane FPC et du circuit est faite sur le même substrat de film, et ils ont la flexibilité de répondre aux besoins de flexion, donc leur longueur doit être légèrement plus longue que la longueur réelle (ligne droite). Cependant, s'il est trop long et lourd, il augmentera également la difficulté et le coût de production, et s'il est trop court, il sera gênant pour l'insertion.
