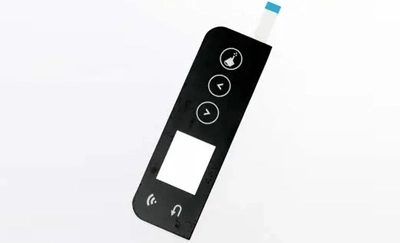

Étapes et méthodes pour l'inspection du commutateur à couche mince

Table of Content [Hide]

Étapes d'inspection de l'interrupteur à membrane

Nettoyez la surface qui doit être équipée de l'interrupteur à membrane (la surface doit être plate, exempte de rouille, sans huile et sans poussière);
Comparez les dimensions (placez leInterrupteur à membrane personnaliséDans la position de montage et vérifiez si les dimensions sont correctes);
Décollez environ 10mm de la doublure de libération du bas de l'interrupteur à membrane;
Positionnez ensuite l'interrupteur à membrane dans la position correspondante, retirez progressivement la doublure de libération restante (dans la limite d'angle de 15 degrés) et collez-la à la position correspondante;
Si leCommutateur à membraneN'est pas aligné avec la doublure de libération pendant le processus de collage, il doit d'abord être mis de côté. Il doit être placé face vers le haut pour éviter de coller à d'autres objets susceptibles d'affecter le collage;
Précautions: Le bâton ne doit pas être répété, il doit être complété en une seule fois. L'angle de pelage ne doit pas dépasser 15 degrés. Lors du test du toucher, il doit être placé à plat sur la table avant d'appuyer et ne doit pas être pressé lorsqu'il est maintenu en l'air, car les deux affecteront la durée de vie de l'interrupteur à membrane.

Inspection d'adhérence de l'encre: Après avoir attaché l'encre avec du ruban adhésif transparent, appuyez dessus avec la main pour éviter les bulles pendant 10 secondes, puis retirez-le rapidement sans aucun détachement d'encre. Une fois l'encre isolante sèche, fixez les surfaces d'encre les unes aux autres et appuyez avec une forte pression pendant 24 heures, en veillant à ce que les surfaces isolantes ne collent pas ensemble. Fixez avec du ruban adhésif sensible à la pression, appuyez avec la main pour éviter les bulles pendant 1 minute et retirez-le sans que l'encre ne tombe.

Test de résistance au pelage: La résistance au pelage de l'adhésif ne doit pas être inférieure à 8N/25mm.

Test de bulle: Maintenir une hauteur uniforme et une force équilibrée. Type planaire: 57-284g force, type tactile: 170-397g force.

Test de résistance du pliage: après que la pâte d'argent et le circuit d'encre de carbone ont subi un traitement de séchage, mesurez d'abord la résistance du circuit, puis pliez le circuit de 180 degrés et appliquez une pression de doigt de 2kg/2 secondes, puis laissez-le récupérer à un état plat. Répétez ce processus 5 fois et mesurez à nouveau la résistance. L'augmentation de la résistance après 5 plis ne doit pas dépasser 300Ω de la résistance d'origine.

Test de dureté: utilisez une plume de stylo à dessin de qualité H pour appliquer 1kg de force à un angle de 45 degrés par rapport au circuit. Il ne devrait y avoir aucun détachement ou transparence d'encre conductrice.

Test de vie: les boutons non tactiles doivent avoir une conductivité tactile de plus d'un million de fois. Les boutons tactiles doivent avoir une conductivité tactile de plus de 500,000 fois.

Test de résistance de circuit: La valeur de résistance ne doit pas dépasser 100Ω. Pour les circuits d'une longueur totale supérieure à 150cm et des exigences particulières en matière de résistance des circuits, des règles supplémentaires doivent être suivies selon le dessin. Il ne devrait y avoir aucune déconnexion ou court-circuit.

Test de résistance d'isolation: Dans un environnement normal de température et d'humidité, la résistance d'isolation des circuits conducteurs doit être supérieure à 500MΩ (500VDC pendant 1 minute). Après des tests de température élevée et d'humidité constante et des tests de pulvérisation de sel, la résistance d'isolement ne doit pas être inférieure à 20MΩ.

Test à haute température: après avoir été soumis à une température élevée de 55 ± 2 ℃ pendant une durée de 72 heures, la qualité de l'apparence doit être conforme aux spécifications du dessin. Après 2 heures de récupération dans des conditions atmosphériques normales, la résistance d'isolement doit être conforme aux spécifications.

Test à basse température: Après avoir été soumis à une basse température de-10 ± 3 ℃ pour une durée de 16 heures, puis en récupérant pendant 2 heures dans des conditions atmosphériques normales après avoir essuyé les gouttelettes d'eau à la surface, la valeur de résistance doit être conforme aux spécifications.

Test de pulvérisation de sel: après avoir été soumis à une solution de sel de chlorure de sodium 5%, dans un espace d'essai avec une température de 35 ± 2 ℃ et une durée de 72 heures (avec connecteur scellé), après 2 heures de récupération dans des conditions atmosphériques normales, la résistance d'isolement doit être conforme à laSpécifications.

Test d'humidité constante et de chaleur: après avoir été soumis à un test d'humidité et de chaleur stable de 40 ± 2 ℃ et à une humidité relative de 93 ( 2/-3) pendant 96 heures, puis en récupérant pendant 2 heures dans des conditions atmosphériques normales, la résistance d'isolement, la résistance du circuit et la force tactile du bouton doivent être conformes aux spécifications.
