Comme la part de marché augmente de plus en plus,Membrane de clavier personnaliséeEtCommutateur à membraneEst progressivement devenu un substitut aux interrupteurs mécaniques. L'interrupteur à membrane est un pont reliant les utilisateurs et les machines, de sorte que la conception de ce composant est devenue l'une des étapes les plus importantes dansConception du produit. Comment combiner les conditions environnementales établies et les exigences d'utilisation des clients pour réaliser un interrupteur à membrane ou un clavier à membrane pendant une longue période Dans le passé, il a fait l'objet de la fabrication de commutateurs à membrane.
Pour les utilisateurs, le système HMI est l'interface d'un produit. On peut également dire que l'interrupteur à membrane et le clavier à membrane sont l'interface d'un système. En tant que produit, nous pouvons même choisir différents matériaux pour influencer l'utilisation du produit et augmenter ses fonctions supplémentaires. En termes simples, le matériau du panneau est l'une des conditions permettant de déterminer s'il peut être utilisé à l'extérieur ou non. Ceci est le produit d'influence matérielle la plus évidente. Mais le choix de la meilleure solution doit également prendre en compte de nombreux facteurs, qui affectent la durée de vie du produit, l'environnement d'application et la rentabilité.
Les produits peuvent être grossièrement divisés en deux catégories par conception: les technologies de commutation traditionnelles et les technologies de commutation spéciales.

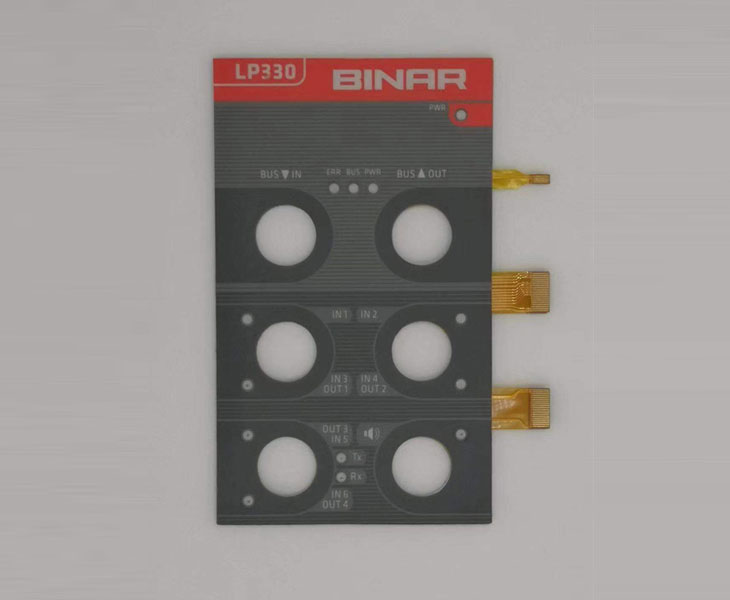

Commutateur de membrane flexible de cuivre (Interrupteur à membrane FPC)
Interrupteur à membrane pour carte de cuivre d'impression

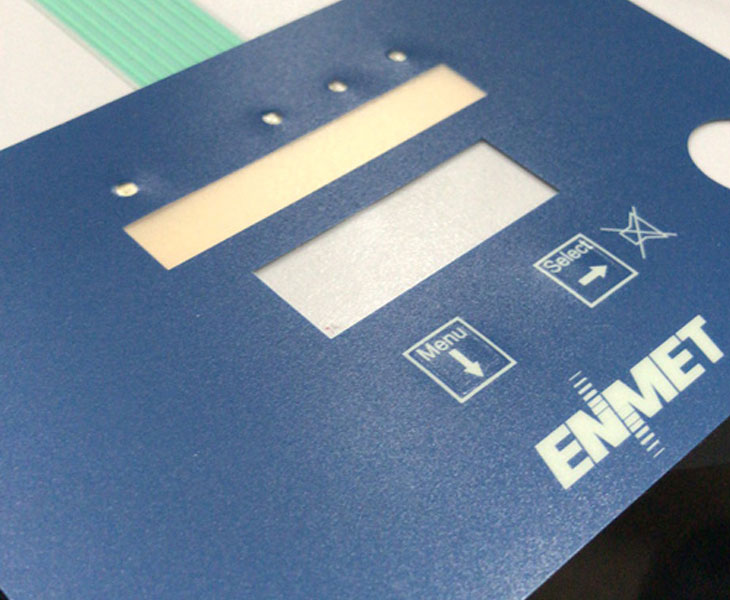

Superposition de membrane ouSuperposition graphique
Clavier en caoutchouc silicone
Interrupteur à membrane flexible en argent
Quand choisir l'interrupteur à membrane Silver flex?
1. Lorsque les utilisateurs veulent avoir un interrupteur électrique durable, étanche, petit et économique, le commutateur à membrane Silver Flex est un bon choix.
2. lorsque la zone du produit est grande, nous pouvons également le combiner avec la technologie de rétroéclairage
3. peut être personnalisé. La correspondance des couleurs peut être personnalisée, différents rubans adhésifs peuvent être sélectionnés et la forme convexe du produit peut être sélectionnée.
En général, le commutateur à membrane Silver Flex est un excellent interrupteur à membrane personnalisable.
Niceone-tech est parfois demandé par les clients puisque l'interrupteur à membrane flex argenté est si bon, pourquoi ne pas choisir l'interrupteur à membrane argenté flexible plus économique que le HMI, choisissez plutôt le commutateur à membrane flexible en cuivre coûteux et le commutateur à membrane pour panneau d'impression en cuivre?
Pour Niceone-tech, c'est aussi une de nos philosophies de proposer aux utilisateurs des produits performants et rentables. Alors, quand choisirez-vous ces deux derniers? Voici une partie de l'expérience de Niceone-tech
1. le produit est utilisé dans un environnement à haute pression et humide. L'interrupteur à membrane flexible en argent comme HMI ou interface de fonctionnement peut facilement provoquer une migration d'argent. À ce moment, ce problème peut être évité si le circuit Flex cuivre est combiné avec PCB et Flex cuivre.
2. si le produit est dans un environnement de vibration à haute fréquence. Lorsqu'il y a trop d'accessoires sur l'interrupteur à membrane Silver Flex, il se desserre, ce qui fait perdre au produit certaines fonctions. Il n'y a pas de problème comme les pièces électroniques d'origine soudées sur le circuit de cuivre PCB et Flex.
3. lorsque le volume du produit est petit et le circuit est dense. Bien que le commutateur à membrane flexible Silver puisse atteindre la densité de la ligne grâce au pontage, à l'impression par trou traversant, etc., lorsque les exigences de performance de la ligne sont trop complexes, et la zone de la ligne n'est pas suffisante pour soutenir les performances électriques du produit. Niceone-tech recommandera aux clients d'utiliser des circuits double face Flex en cuivre ou PCB et des circuits multi-faces pour répondre aux performances des clients.
Comment choisir l'interrupteur à membrane argenté flexible et l'interrupteur à membrane de circuit en cuivre Flex peut également se référer à l'articleQuand utiliser des circuits pour animaux de compagnie et Fpc dans une conception de commutateur à membrane.
Chaque utilisateur recherche des produits haute performance, mais parfois le coût des performances excessives n'est pas nécessairement la meilleure réponse. Ce que nous poursuivons, c'est que les utilisateurs peuvent trouver les produits les plus appropriés pour eux chez Niceone-tech.
Interrupteur à membrane en caoutchouc silicone
Interrupteur à membrane de rétroéclairage
Interrupteur à membrane capative
Pourquoi existe-t-il de plus en plus de produits combinant clavier en caoutchouc silicone avec interrupteur à membrane?
1. Rentabilité: Le moule du clavier en caoutchouc Silicone est très cher, mais le prix unitaire du produit fini est très avantageux par rapport aux matériaux Autotex ou LEXAN. Lorsque le nombre de produits est grand, c'est un très bon choix.
2. Propriétés physiques et chimiques: Le clavier en caoutchouc de silicone a une excellente performance physique de flexion, les collisions répétées et la flexion ne causeront pas beaucoup de dommages au caoutchouc de silicone. Il peut résister à des substances chimiques telles que l'alcool, les substances acides et les dommages huileux.
3. personnalisation: formes et couleurs personnalisables, etc.
Niceone-tech va essayer de combiner les avantages de différents produits chaque année et essayer de développer différents nouveaux produits. Heureusement, nous l'avons fait.
Interrupteur à membrane de rétroéclairage-excellent interrupteur à membrane nocturne.
Le commutateur de membrane de rétroéclairage est si cher, pourquoi choisir de tels produits et quelle est la perspective d'avenir?
Commutateur de membrane de rétroéclairageIndustries applicables:
1. lumière insuffisante. Parce que l'interrupteur à membrane de rétroéclairage est livré avec des LED, le produit peut visualiser le bouton même dans les endroits avec une lumière insuffisante. L'utilisateur n'appuiera pas sur le mauvais bouton en raison d'une lumière insuffisante. Si la dernière structure LGF est utilisée, il peut également s'agir d'un interrupteur à membrane lumineuse portable.
2. industrie de la chasse. Niceone-tech a constaté que les interrupteurs à membrane sont souvent fournis par les usines de l'industrie de la chasse pour visualiser les interrupteurs à membrane tard dans la nuit.
3. industries médicales et militaires.
Il existe trois types de commutateurs à membrane de rétroéclairage, mais les prix sont relativement plus chers que les commutateurs à membrane ordinaires.
1. Raisons du commutateur à membrane EL coûteux et de ses avantages et inconvénients:
Le film de lumière froide EL dans le produit est un phénomène physique dans lequel le champ électrique généré par la tension alternative appliquée aux électrodes aux deux extrémités excite la substance fluorescente pour émettre de la lumière, c'est-à-dire, le phénomène d'électroluminescence. Parce que EL représente une grande quantité de coût, le coût a augmenté de façon spectaculaire.
Avantages: faible consommation d'énergie, lumière douce, pas de rayons ultraviolets, diverses couleurs, longue durée de vie, pas de génération de chaleur
Inconvénients: La durée de vie du produit n'est que de 1000 à 3000 heures et la tension est trop élevée.
2. Raisons de l'interrupteur à membrane fibre coûteux et ses avantages et inconvénients:
La fibre optique n'est pas une source de lumière, c'est un matériau de guidage de lumière. Une fibre optique est une sorte de fibre de verre avec une petite épaisseur. Un grand nombre de fibres de verre doivent être liées ensemble pour former un film de fibre optique. Même ainsi, comment répartir la fibre optique uniformément et répartir la lumière uniformément sur la fibre optique nécessite de multiples ajustements. Niceone-tech a découvert que la fibre optique est utilisée comme couche fixe, qui peut également jouer un rôle dans la fixation du dôme.
Avantages: une durée de vie plus longue, une puissance inférieure, la couleur peut être modifiée en fonction des changements de LED, la distribution de la lumière est plus uniforme.
Inconvénients: Le coût est très cher, et parfois le prix d'un morceau de fibre optique est plus élevé que celui d'un interrupteur à membrane ordinaire.
3. LGF membrane interrupteur:
Utilisez un film guide de lumière et des LED pour allumer des boutons, des logos ou des textes désignés. Parce que le film guide de lumière utilise généralement PC ou PET comme film guide de lumière, et le point de guide de lumière est ajouté pour le faire répondre à la fonction de guide de lumière. Comme le dernier commutateur de membrane, niceone-tech peut non seulement contrôler l'épaisseur à une épaisseur ultra-mince de 0.8mm à 2.0mm, mais aussi l'effet de guidage de la lumière et l'effet de l'absence de fuite de lumière sont également satisfaisants pour les clients.
Avantages: La durée de vie ultra-élevée est proche de 10,000 heures. Le prix est inférieur à celui de la fibre optique. La puissance minimale est seulement 2.5V. Performance stable. Fondamentalement combine les avantages du commutateur de membrane de fibre et du commutateur de membrane EL.
L'inconvénient est: parce que la plaque de guidage de la lumière et le point de guidage de la lumière utilisent les meilleurs matériaux et encres, il faut même plusieurs tentatives pour faire une plaque de guidage de lumière la plus appropriée pour son utilisation, donc le prix est relativement élevé.
Les trois ont leurs propres avantages et inconvénients. On peut seulement dire que l'interrupteur à membrane de rétroéclairage le plus approprié est sélectionné en fonction des besoins des clients.
L'article ci-dessus est basé sur les caractéristiques du produit pour donner aux clients quelques lignes directrices. Le commutateur à membrane a également un facteur très important qui affecte le matériau du produit.
1. y a-t-il des matériaux pour une utilisation en extérieur et en intérieur?
Parce que la grande différence entre l'intérieur et l'extérieur réside dans les facteurs du climat et des rayons ultraviolets. Donc, si le matériau du panneau doit résister aux rayons ultraviolets et à la corrosion des pluies acides. Le matériau le plus excellent est la série de matériaux Autotex XE. Il peut résister aux ultraviolets et à la corrosion des pluies acides. Bien que la série HPW soit également disponible, elle a une durée de vie plus courte car il s'agit d'un matériau PC. Pour plus de détails, veuillez vous référer à l'articleLes matériaux et les caractéristiques du panneau d'interrupteur à membrane.Pour une utilisation en intérieur uniquement, il n'est pas nécessaire de choisir des matériaux résistants aux UV. Le tex auto conventionnel est un très bon matériau.
2. la fenêtre du produit doit-elle être résistante à l'usure?
Si le produit est exposé autant que possible et touché pendant une longue période, les PC de la série EBG et HP peuvent répondre à vos besoins
3. changements météorologiques extrêmes:Si la température change fréquemment et que la température est de-30 à 80 degrés Celsius, nous devrions envisager d'utiliser du ruban adhésif 3M.

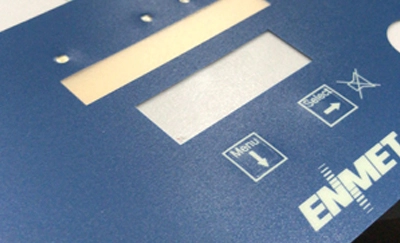

La production d'un interrupteur à membrane doit prendre en compte de nombreux facteurs, mais il est impossible de les exprimer tous en quelques mots, de sorte que seuls certains points importants peuvent être informés aux clients. Si vous avez des questions sur l'achat d'un interrupteur à membrane, Niceone-tech peut vous répondre à tout moment. Donnez-vous une solution personnalisée, vous permettent de trouver un interrupteur à membrane personnalisé qui vous convient le mieux.
