Quand utiliser des circuits PET et FPC dans une conception de commutateur à membrane

En raison des performances et du prix abordable des interrupteurs à membrane, les interrupteurs à membrane jouent désormais un rôle de plus en plus important dans tous les domaines. Tant que vous faites attention au fait que les commutateurs à membrane sont partout. De nombreux HMI, les ingénieurs, les concepteurs ou les clients sont d'abord préoccupés par les éléments de conception, à savoir la conception de Overlay, qui comprend la correspondance des couleurs, les effets de rétroéclairage, le retour tactile et les effets en relief. Peu de gens feront attention au matériau du ruban adhésif derrière le clavier de l'interrupteur à membrane, à la luminosité des LED et au câblage. Donc, afin de permettre aux clients de mieux comprendre le commutateur de membrane, nous devons introduire leMembrane de clavier tactileCommutateur des deux structures suivantes.

Options de bande:

Pour les produits vendus à l'étranger, le ruban adhésif le plus couramment utilisé de Niceone-tech est un ruban adhésif 3M, suivi d'un adhésif DT fabriqué en Chine.

Performance:

La performance de la performance imperméable 3M, les propriétés physiques et chimiques seront bien meilleures que la bande DT

Prix:

Le ruban DT sera beaucoup moins cher que le prix de la bande 3M. Si le client n'a pas d'exigences élevées pour le produit et a seulement besoin que le prix soit plus abordable et uniquement pour une utilisation régulière, le ruban adhésif DT est également un bon choix.

Il existe généralement trois types de sélection de ligne:

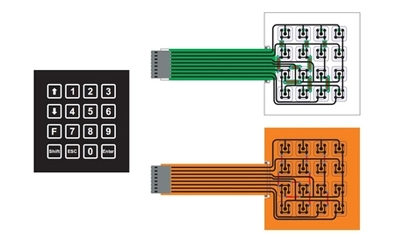

Le circuit Flex a le plus conventionnelInterrupteur à membrane flexible en argentEt commutateur de membrane flexible de cuivre. Le commutateur à membrane en argent est imprimé sur du polyester à l'aide d'huile d'argent, d'huile de carbone et d'huile UV (PET) forme une ligne complète. L'interrupteur à membrane Copper Flex est la gravure PI plus cuivre pour former un circuit après le placage à l'or.Membrane PCBL'interrupteur consiste à graver la feuille de cuivre sur la surface de FR4 et à former une couche de résistance à souder avec de l'huile de résistance à la soudure verte, mais évitez la zone plaquée or. Bien que ces noms soient appelés différemment, ils appartiennent tous à un interrupteur à membrane. La plus grande différence est la différence de coût et de performance, mais l'apparence, les conditions d'assemblage et les fonctions des trois sont similaires.

Couche 1:

Le matériau le plus haut de l'interrupteur à membrane est PET ou PC, et parfois il estClavier en caoutchouc siliconeEn tant que superposition graphique. La superposition graphique (à changer en superposition graphique) nécessite une belle apparence, y compris le texte, le logo, l'image, etc. Parfois, il est nécessaire de répondre à différentes exigences telles que la résistance aux rayons ultraviolets, antibactérien et la résistance aux rayures.

Couche 2:

L'épaisseur du ruban utilisé est de 0.125 à 0.225mm, ce qui combine la superposition graphique et l'espaceur de dôme. Le choix du ruban adhésif variera en fonction de l'environnement et du matériau du panneau. Ceux-ci n'affecteront pas la sélection des circuits FPC et PET du panneau de commutation à membrane.

Couche 3:

Il peut être utilisé comme blindage EMI / ESD / RFI, l'épaisseur est généralement sélectionnée 0.05-0,175 PET. Si le matériau est trop épais, cela affectera le retour tactile. Parfois, PI peut être sélectionné en fonction du produit. Peut également être utilisé comme encre d'impression de ligne supérieure.

Couche 4:

L'épaisseur est généralement 0.175-0.288. Similaire à la fonction de la deuxième couche.

Couche 5:

Niceone-tech pense que le circuit est l'un des noyaux du panneau de membrane. La raison principale est que Niceone-tech assemblera des LED, des résistances, des alimentations et des circuits intégrés sur la ligne selon les exigences du client. Cependant, le commutateur à membrane flexible d'argent ne peut parfois pas répondre à ces exigences. À ce moment, le commutateur de membrane flexible de cuivre peut répondre à ces exigences. En même temps, parce que les lignes de fil sont denses et que la zone de produit est petite, lorsque le commutateur de membrane Silver Flex ne peut pas répondre aux performances électriques du produit, l'interrupteur à membrane Copper Flex est un bon choix. Cependant, le commutateur à membrane Silver Flex est très économique en termes de coût. Lorsque le commutateur à membrane Silver Flex peut répondre aux exigences du produit, c'est un bon choix. Parce qu'un produit complet est commercialisé, le prix est parfois un facteur important.

Couche 6:

Pour la couche la plus importante, différents papiers adhésifs sont généralement sélectionnés selon que l'interrupteur à membrane est attaché à une plaque d'aluminium ou à une plaque en plastique. Dans le même temps, différentes méthodes de poinçonnage sur le dos du ruban adhésif auront différents effets imperméables.

Alors, quelle est la différence entre les commutateurs à membrane PET et FPC?

Certains clients doivent fabriquer temporairement des produits de commutation à membrane moins exigeants, le commutateur à membrane PET est abordable.

• Les exigences électriques du client peuvent être satisfaites par le commutateur à membrane Silver. Ensuite, il recommandera vivement au client de choisir car un bon produit est un produit adapté au client, pas cher, il doit convenir au client. Puisqu'il y a tant d'avantages d'un interrupteur à membrane Silver, pourquoi parfois choisir un interrupteur à membrane FPC plus cher pour assembler des produits?

• Lorsque le produit nécessite l'assemblage d'un grand nombre de composants. Étant donné que les lignes PET ne peuvent pas être assemblées et que les performances sont instables, FPC doit être sélectionné pour répondre à cette exigence.




• Le produit nécessite une résistance inférieure et une conductivité plus élevée. La gamme de PET est généralement inférieure à 150 ohms, mais les produits médicaux ou certains produits haut de gamme sont très stricts en matière de résistance et de conductivité, de sorte que le FPC est choisi. La résistance du FPC est généralement inférieure à 50 ohms.




• Utilisation dans des environnements extrêmes. FPC peut résister à des environnements extrêmes et à une utilisation




• Souligne à l'environnement de migration d'argent. La migration de l'argent apparaîtra de temps en temps dans le commutateur à membrane flex Silver.




• Le produit vibre souvent. Les vibrations à haute fréquence peuvent provoquer la chute de LED ou de composants et entraîner une défaillance du produit. Bien que la méthode de soudage du PET consiste à utiliser de la colle pour fixer les composants sur la ligne, elle est toujours plus faible que la résistance au soudage du FPC.




• La zone du produit est petite et mince, mais il y a beaucoup de fonctions et de circuits à réaliser. Parfois, même si le pontage de la ligne d'huile d'argent, l'impression à travers le trou est toujours incapable d'atteindre la fonction de la ligne, nous avons besoin de double panneau FPC ou multi-panneau.

Le FPC est en effet beaucoup plus cher que le PET, mais la raison principale est qu'il utilise beaucoup de cuivre et un peu d'or. Étant donné que le prix du cuivre et le prix de l'or continueront d'augmenter à l'avenir, le FPC pourrait devenir plus cher que le PET. Selon le produit, le taux d'augmentation des coûts est également différent. Mais ce qui peut être confirmé, c'est que la stabilité et la fiabilité du FPC sont dignes de son prix. Parce que les lignes denses peuvent être concentrées sur un petit circuit flexible de cuivre. En même temps, en raison du double panneau et du multi-panneau, nous pouvons installer plus d'accessoires dans une zone plus petite, et la zone et le volume du produit sont plus petits. C'est un avantage inégalé des lignes PET. Dans le même temps, par rapport au PET, en raison du manque de pontage, impression à travers le trou, la résistance de ces produits sera plus faible. Et la queue ZIF de la ligne FPC peut être distante de 0.05mm.

Pour en savoir plus surClavier à membrane, S'il vous plaît cliquez sur leGalerie de produits d'interrupteur à membrane. Si vous avez besoin de personnaliser l'interrupteur à membrane, n'hésitez pas à nous contacter, nos coordonnées sontInfo@niceone-tech.com.
