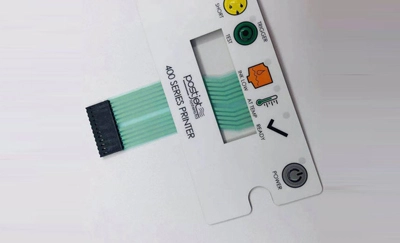

Les commutateurs à membrane LED sont très populaires sur le marché de l'industrie électronique. Vous ne savez peut-être pas ce que sont les interrupteurs à membrane LED, mais vous devez les avoir vus sur des tapis roulants, des télécommandes électroniques et du matériel médical. Peut-être que l'interrupteur à membrane a l'air très léger et pas si accrocheur. Mais sa structure interne est très différente. Si vous comprenez mieux la structure du produit, vous serez plus à l'aise lorsque vous utilisez ce produit.
Le commutateur à membrane LED peut être composé de 4 à 8 niveaux.
Le commutateur à membrane LED à quatre niveaux comprend les couches intégrées suivantes:
1. Superposition-Le moyen le plus courant est d'utiliser la sérigraphie pour imprimer sur des feuilles de 0.1 à 0.5mm. Vous pouvez généralement personnaliser le texte, les logos et les modèles.
2. Adhésif: la fonction principale est de coller la superposition et la couche inférieure ensemble
3. circuit: Imprimé avec de l'encre conductrice pour arranger les propriétés électriques requises par les clients. Les PCB et FPC peuvent également être utilisés comme circuits, lorsque les clients ont besoin de circuits plus petits ou de circuits plus complexes.
4. Adhésif: Une feuille adhésive finale est placée à l'arrière de l'interrupteur pour faciliter l'assemblage du dispositif final.
Ce type de commutateur à membrane LED à structure à quatre couches n'a pas de dôme métallique. Ce type de structure a un coût inférieur et convient aux produits qui tiennent compte des effets des coûts. Étant donné que l'interrupteur à membrane LED a des LED à l'intérieur, la hauteur des LED est d'environ 0.3 à 0.8mm, donc si le panneau n'a pas de boutons, vous pouvez choisir d'augmenter l'épaisseur de l'adhésif à 0.4-0.9mm, ou vous pouvez réduire l'épaisseur de l'interrupteur de membrane par gaufrage. Si le produit a une fonction de bouton, les fenêtres de LED doivent être gaufrées, sinon la fenêtre du panneau sera cassée.
Le niveau 6Membrane LEDLe commutateur se compose des couches intégrées suivantes, qui est également la structure de commutateur à membrane la plus courante.
1. Superposition: le moyen le plus courant est d'utiliser la sérigraphie pour imprimer sur des feuilles de 0.1 à 0.5mm. Vous pouvez généralement personnaliser le texte, les logos et les modèles. La plupart du temps, le produit a besoin de boutons et de fenêtres LED pour embosser. La forme de la bosse dépend des besoins du client.
2. Adhésif sélectif: la fonction principale est de coller la superposition et la couche inférieure ensemble
3. Couche tactile: Fixez le dôme métallique pour éviter le déplacement du dôme métallique pendant l'utilisation. Lorsque le produit a besoin d'une protection d'électricité statique, nous pouvons également utiliser PI ou ESD imprimé sur cette couche pour empêcher l'électricité statique d'endommager le produit.
4. Entretoise: Séparant les couches du circuit supérieur et inférieur, l'entretoise est généralement formée de polyester stabilisé à la chaleur entre deux couches d'adhésifs acryliques.
5. circuit: Imprimé avec de l'encre conductrice pour arranger les propriétés électriques requises par les clients. Les PCB et FPC peuvent également être utilisés comme circuits, lorsque les clients ont besoin de circuits plus petits ou de circuits plus complexes.
6. Adhésif de montage: Une feuille adhésive finale est placée à l'arrière de l'interrupteur pour faciliter l'assemblage du dispositif final.
Les LEDs à 8 niveauxPanneau de commutateur à membraneEst fondamentalement le même que les 6 premiers niveaux de l'interrupteur à membrane à 6 niveaux, mais le septième est légèrement différent. La raison principale est que le dôme métallique et les LED ne peuvent pas être installés dans le circuit en même temps, ou vous voulez économiser des coûts sans utiliser FPC ou PCB comme circuit.
7. Circuit LED: Assemblez les LED sur le fond, en économisant la disposition du circuit des éclats de la sixième couche.
8. Une feuille adhésive finale est placée à l'arrière de l'interrupteur pour faciliter l'assemblage du dispositif final.
Comme le commutateur de membrane de LED peut ajouter quelques fonctions et composants, le produit sera plus remarquable, et même le produit peut être utilisé plus largement.
1. Arrière-plan: il est utilisé comme fonction de support et est un accessoire de commutateur de membrane indépendant. Les matériaux facultatifs sont FR4 ou fond de panier en métal.
2. Blindage: Pour éviter les interférences EMI et radiofréquence, ajoutez une couche d'impression antistatique, qui peut être amenée à la terre à travers un fil conducteur ou une broche supplémentaire.
3. OCA: Parfois, les clients doivent directement fixer la fenêtre au panneau au lieu de se fixer à la colle de surface. À ce moment, il est nécessaire d'utiliser du ruban adhésif OCA, et en même temps, aspirer pour éviter la génération de bulles dans le collage de la fenêtre et du panneau.
4. Augmentez la protection de Mylar au circuit: parfois les accessoires électroniques sont tranchants et faciles à rayer l'encre de protection du circuit du produit, puis choisissez Mylar pour protéger le circuit du produit et rendre le produit plus durable.
5. Structure étanche: en composant la structure du circuit pour former une structure étanche, l'interrupteur à membrane LED peut même atteindre le niveau d'étanchéité IP68 tout comme unInterrupteur à membrane scellée.
6. époxy: transférer le clavier en caoutchouc de silicone à l'interrupteur de membrane pour rendre le produit plus beau, et en même temps augmenter la valeur supplémentaire.
Les commutateurs à membrane LED de haute qualité sont largement utilisés dans diverses industries. Comment choisir un produit approprié, alors nous devons comprendre la structure du produit, c'est pourquoi Niceone-tech a intégré cette information. J'espère que ces informations peuvent aider les clients qui ont besoin d'acheter des interrupteurs à membrane LED.
