Les interrupteurs à membrane non tactiles sont une pierre angulaire de l'électronique moderne, offrant à la fois des fonctionnalités et un design élégant. Ces commutateurs sont principalement disponibles en deux configurations: des structures à quatre couches et à six couches, chacune avec des caractéristiques uniques. Cet article explore ces différences, éclairant leurs applications et avantages spécifiques.

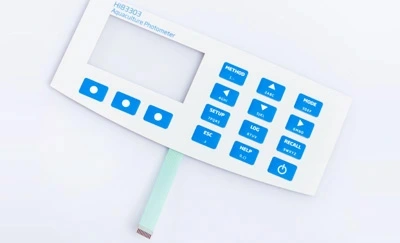

Description et composants
L'interrupteur à membrane non tactile à quatre couches se compose généralement d'une superposition graphique, d'une entretoise, d'un circuit imprimé et d'une couche adhésive arrière. Cette structure se distingue par son impression de points d'argent conducteurs à l'arrière du panneau, avec le circuit situé dans la troisième couche.
Différenciateurs clés
1. Voie conductrice: Dans la structure standard à quatre couches, toucher la superposition conduit à l'achèvement du circuit, une conception largement utilisée en raison de sa simplicité.
2. Considérations relatives à l'impression: Une attention particulière est accordée au processus d'impression, y compris l'ajout de points UV pour empêcher l'achèvement involontaire du circuit.
3. épaisseur d'espacement: l'épaisseur de la couche d'espacement adhésif est maintenue entre 0.05 à 0.1mm.
4. Option de circuit capacitif: une variante rentable utilise des circuits capacitifs. Bien que cela abaisse les coûts de production, cela nécessite une plus grande précision dans la conception des circuits intégrés.
Description et composants
En revanche, la structure à six couches ajoute deux couches supplémentaires: un support rigide et une couche tactile. Ici, les points argentés conducteurs sont imprimés sur le circuit PET de la troisième couche, la cinquième couche hébergeant le circuit standard.
Différenciateurs clés
1. stabilité du circuit: le positionnement des points d'argent et des couches supplémentaires dans la structure à six couches améliore la stabilité du circuit.
2. Coût: Bien que plus stable, cette conception entraîne un coût de production plus élevé.
3. Option de circuit capacitif: Semblable à la structure à quatre couches, une option de circuit capacitif est disponible, équilibrant les performances avec le coût.
Quatre couches contre six couches
La principale différence réside dans la complexité structurelle et la stabilité du circuit. La structure à quatre couches, couramment utilisée en raison de sa rentabilité, est bien adaptée aux applications où le budget et la simplicité sont essentiels. D'autre part, la structure à six couches, avec sa stabilité et sa durabilité améliorées, répond à des environnements plus exigeants.
Considérations pour la sélection
La sélection entre les deux structures dépend de facteurs tels que les contraintes de coût, l'environnement d'application et les exigences fonctionnelles spécifiques. La structure à quatre couches est répandue en raison de sa nature rentable et est généralement privilégiée dans les applications où le contrôle des coûts est une priorité.
En conclusion, les commutateurs à membrane non tactile à quatre et six couches ont leurs avantages et leurs applications distincts. Comprendre ces différences est essentiel pour que les concepteurs et les ingénieurs fassent des choix éclairés, garantissant le bon équilibre entre le coût, la fonctionnalité et les performances.
