Le principe de fonctionnement de l'interrupteur capacitif de panneau de clavier à membrane tactile

Dans la vie quotidienne, nous voyons souvent des phénomènes étranges sur certains appareils électroniques haut de gamme, c'est-à-dire que l'ensemble de l'appareil n'a pas de commutateur de clavier. Lorsque vous touchez une certaine zone cachée ou un endroit avec des caractères ou des motifs, l'appareil s'allume. À ce moment, la surface affiche le nom et l'emplacement du clavier lumineux, qui est très beau et semble également particulièrement mystérieux, avec un fort sens de la technologie.

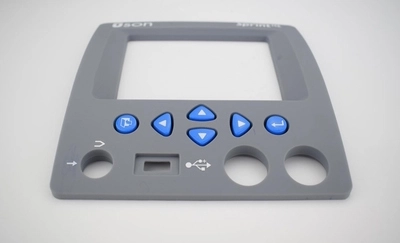

Principe de fonctionnement du clavier à membrane tactile capacitive

La surface du clavierClavier capacitifLe produit utilise généralement une coque en plastique ABS ou PC elle-même ou un morceau entier de panneau acrylique PMMA ou un morceau entier de panneau de verre trempé. Les endroits avec des motifs de caractères de clavier sont transformés en un effet semi-transparent. Lorsque la machine est éteignée, les lumières LED internes ne s'allument pas et l'intérieur de la machine est sombre. De l'extérieur, le panneau est un tout unifié avec la même couleur de base. Vous ne pouvez pas voir les caractères ou les motifs. Après avoir allumé la machine, la LED interne s'allume et la lumière est émise par la position des caractères ou des motifs, mais les autres positions ne laissent pas passer la lumière, affichant des caractères ou des motifs du clavier.

L'arrière de laPanneau de membraneEst collé avec un circuit souple de détection tactile capacitif flexible FPC imprimé. Toutes les fonctions du clavier sont transmises à travers cette carte de circuit souple. Chaque clavier est connecté au PCB principal avec un fil à la zone du clavier, sans circuit. Le clavier est équivalent à un pôle d'un condensateur, et l'autre pôle du condensateur est connecté au CI sur la carte de circuit imprimé. Lorsque votre doigt s'approche du clavier à distance, puis touche le clavier, tout le processus entraînera un changement de la constante diélectrique du condensateur. Le CI détecte ce changement et sait quel clavier a une commande de déclenchement, donnant la commande correspondante pour faire fonctionner la machine.

Le clavier à membrane tactile capacitif peut pénétrer dans les matériaux d'isolation d'une épaisseur supérieure à 8mm

Il comprend, mais n'est pas limité à, ABS, PC, PMMA, verre, etc. Il peut détecter avec précision et efficacité le toucher du doigt et assurer la sensibilité, la stabilité et la fiabilité du produit. Étant donné que le clavier n'a pas besoin d'effectuer une ouverture de course de commutation sur la coque comme un clavier traditionnel, les performances d'étanchéité et d'étanchéité et anti-poussière de cet interrupteur sont meilleures que celles d'un clavier traditionnel. De même, comme il n'y a pas de course de commutation mécanique traditionnelle, il n'y a pas de perte de frottement, ce qui fonctionne mieux en termes de sensibilité, de stabilité et de fiabilité, et a une durée de vie plus longue et des coûts de maintenance ultérieurs inférieurs à ceux des commutateurs mécaniques traditionnels ordinaires.

Le clavier capacitif doit être proche de l'interrupteur et a été largement utilisé dans les panneaux audio, les claviers de contrôle téléphonique, les panneaux de contrôle des instruments, les panneaux de commande des machines à laver, les panneaux de contrôle intelligent du système de contrôle d'accès, divers panneaux de petits appareils ménagers (tels que des cuisinières à induction, des armoires de désinfection, des fours à micro-ondes, etc.), Couvrant presque tous les domaines d'application impliquant des panneaux de commande de fonctionnement de clavier d'appareils ménagers, d'appareils portables, de contrôle industriel, d'électronique automobile, de produits militaires, etc.
