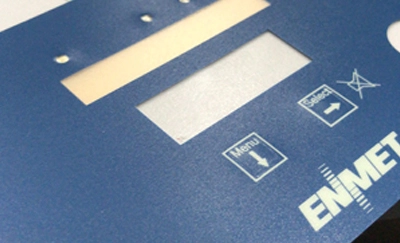

Le clavier de l'interrupteur à membrane intégrée à LED a deux structures de circuit LED et de circuit inférieur dans la même couche et différentes couches

La structure de la même couche du circuit LED et du circuit inférieur est relativement simple, mais la fenêtre LED doit être convexe, sinon la lampe LED soulèvera le panneau, et la LED est également facilement endommagée par une forte pression. La LED 0603 est plus courte mais le pad est plus petit. Il est difficile à souder. La hauteur de la 0806 LED est généralement de 0.8mm. Le coussinet est grand et la soudure virtuelle est moindre; la structure du circuit LED et les différentes couches du circuit inférieur est relativement compliquée. Si l'épaisseur du clavier global de l'interrupteur à membrane est épaisse, la fenêtre LED Il n'est pas nécessaire d'être convexe.

Il y a deux types deClavier à membrane étancheStructures. La structure étanche est généralement conçue comme une structure encastrée en zigzag. Une structure est le même matériau. Le produit fini est divisé en deux parties et la partie circuit est intégrée dans la partie panneau pour former un produit. Cette structure est plus couramment utilisée, chaque couche de colle doit utiliser de la colle imperméable; une autre structure consiste à utiliser l'épaisseur des circuits supérieur et inférieur et de la couche d'isolation, et la structure de cadre externe du clavier de l'interrupteur à membrane avec le panneau, la partie de circuit est intégrée à l'intérieur pour faire dans un tout. La colle imperméable peut généralement utiliser 3M9495LE ou 3MGTM920.

La structure de type guide de lumière signifie que la feuille de guidage de lumière est intégrée dans le clavier de commutateur à membrane conventionnel, et la lumière latérale LED est utilisée pour allumer le bouton (la feuille de lumière froide EL peut également être utilisée). Le clavier de l'interrupteur à membrane peut être utilisé la nuit et dans des endroits où la lumière est insuffisante, ce qui est plus ornemental. Lors de la fabrication de claviers à membrane guidée par la lumière, il est nécessaire de considérer que le panneau et le côté duClavier à membraneNe doit pas fuir la lumière et la lumière croisée. Tous les adhésifs double face doivent utiliser un adhésif noir. Après avoir ajouté le guide de lumière, la sensation du bouton deviendra faible et un joint est ajouté à l'arrière de la position du bouton sur le panneau pour améliorer la sensation.

La structure double pliée est également considérée comme utilisée lorsqu'il y a un grand nombre de boutons et que la forme générale est petite et qu'il n'y a pas d'espace pour le câblage. Il est conçu comme une structure de circuit supérieur et inférieur. Cette structure accorde une attention particulière au processus de pliage à effectuer sous chauffage, en tenant compte de la durée de vie L'effet de l'augmentation sur le virage.

Chaque structure a ses propres caractéristiques. Au début de la conception, la structure la plus appropriée est sélectionnée pour produire des produits de haute qualité et servir la majorité des utilisateurs. Si vous avez besoin de commutateurs à membrane personnalisés, n'hésitez pas à contacter Niceone-TechFabricant de clavier à membrane.
