Dans le monde en évolution rapide de la technologie, les interfaces utilisateur jouent un rôle central en assurant des interactions transparentes avec les appareils électroniques. L'une de ces solutions innovantes est le commutateur à membrane matricielle. Cet article approfondira les subtilités des commutateurs à membrane matricielle, explorant leurs applications, leur construction, leurs avantages et bien plus encore. Alors, embarquons dans ce voyage de découverte.
Les commutateurs à membrane matricielle ont révolutionné la façon dont les utilisateurs interagissent avec les appareils électroniques, offrant une solution rentable, compacte et durable pour le contrôle d'entrée. Ces commutateurs utilisent une disposition matricielle pour mapper l'interface utilisateur, permettant d'intégrer plusieurs boutons dans une seule membrane économe en espace. Cette conception offre à la fois simplicité et fiabilité tout en prenant en charge une grande variété d'applications dans différentes industries.
La configuration matricielle permet la création d'interfaces utilisateur complexes dans une petite zone, ce qui les rend idéales pour les appareils où l'espace, la durabilité et l'efficacité sont des considérations clés. Que ce soit dans les dispositifs médicaux, les commandes automobiles ou l'électronique grand public, les commutateurs à membrane matricielle sont souvent le choix préféré des fabricants qui cherchent à améliorer l'expérience utilisateur tout en réduisant les coûts de production globaux.
Les commutateurs à membrane matricielle fonctionnent sur un principe simple mais efficace: chaque commutateur fait partie d'une grille ou d'une matrice de lignes et de colonnes. En utilisant cet agencement, plusieurs commutateurs peuvent être connectés sans avoir besoin d'un câblage individuel pour chacun. Voici comment fonctionne le mécanisme:
Mise en page de la matrice: dans un interrupteur à membrane matricielle, les lignes et les colonnes de traces conductrices sont imprimées sur des couches flexibles. Chaque touche ou bouton de l'interface est formé à l'intersection d'une ligne et d'une colonne.
Activation de la clé: Lorsque la pression est appliquée à un bouton spécifique sur la superposition, la ligne et la colonne correspondantes se connectent, complétant le circuit. Cela envoie un signal au contrôleur de l'appareil, activant la fonction correspondante.
Numérisation et décodage: le contrôleur scanne constamment les lignes et les colonnes. Lorsqu'un bouton est enfoncé, il détecte l'intersection de ligne et de colonne activée, ce qui lui permet de décoder quel bouton a été enfoncé.
Cette disposition efficace réduit le nombre de connexions de câblage nécessaires, ce qui réduit la complexité et les coûts du processus de fabrication.

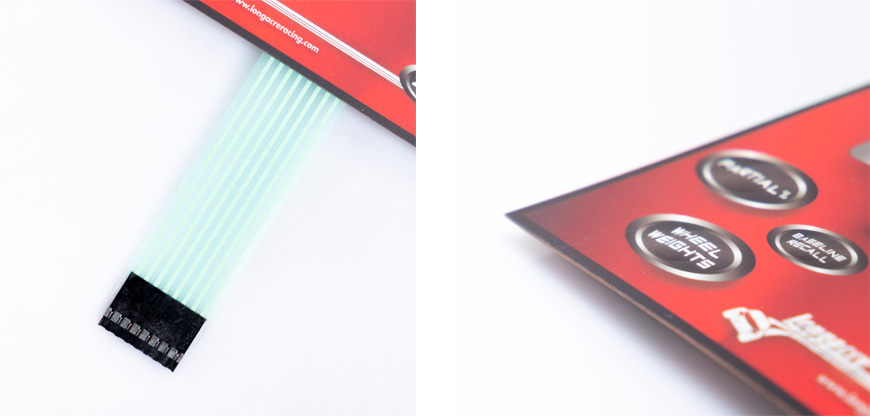

La couche de membrane est la partie la plus flexible du commutateur. Il est généralement fabriqué à partir de matériaux comme le polyester ou le polycarbonate, qui offrent durabilité et flexibilité. La membrane contient la superposition graphique imprimée, indiquant l'interface utilisateur avec des étiquettes, des symboles ou des icônes correspondant à chaque fonction de commutateur. Cette couche protège également les couches de circuit sous-jacentes et fournit une interface tactile pour l'utilisateur.
Les traces conductrices forment le cœur de la fonctionnalité du commutateur à membrane matricielle. Ce sont des chemins minces et flexibles fabriqués à partir de matériaux comme le cuivre ou l'argent qui sont imprimés sur une ou plusieurs couches. Dans un agencement matriciel, les traces sont organisées en lignes et colonnes, chaque intersection correspondant à un bouton particulier. Lorsque la pression est appliquée sur la membrane, la rangée et la colonne correspondantes entrent en contact, complétant le circuit électrique. Ces traces transportent le courant électrique lorsqu'un bouton est enfoncé, envoyant le signal au contrôleur de l'appareil.
La superposition graphique est l'interface imprimée qui se trouve au-dessus de la couche de membrane. Cette superposition n'est pas seulement destinée à un attrait visuel, mais sert également à guider les interactions de l'utilisateur. Il contient des étiquettes imprimées, des symboles ou des icônes qui correspondent aux fonctions spécifiques de l'appareil. La superposition graphique est généralement conçue avec des techniques d'impression de haute qualité pour assurer une visibilité claire, certaines conceptions intégrant un rétro-éclairage ou un éclairage LED pour une fonctionnalité supplémentaire.
Dans l'industrie de la santé, les commutateurs à membrane matricielle sont fréquemment utilisés dans des dispositifs tels que les systèmes de surveillance des patients, les pompes à perfusion, les équipements de diagnostic et les machines d'imagerie diagnostique. Ces commutateurs offrent un haut niveau de fiabilité, de propreté et d'utilisateur-frienDes interfaces cruciales dans les milieux médicaux où la précision et la durabilité sont primordiales. De plus, la surface facile à nettoyer de l'interrupteur à membrane en fait un choix privilégié dans les environnements nécessitant une hygiène.
L'industrie automobile utilise des commutateurs à membrane matricielle pour les panneaux de commande, les tableaux de bord et les systèmes d'infodivertissement. Leur capacité à résister aux températures extrêmes, à l'humidité et aux vibrations les rend idéaux pour une utilisation dans les véhicules. Les commutateurs à membrane matricielle permettent des systèmes de contrôle plus compacts et plus élégants, ce qui en fait un ajustement parfait pour les conceptions de voitures modernes, qui exigent à la fois esthétique et fonctionnalité.
Les interrupteurs à membrane matricielle sont couramment utilisés dans les panneaux de commande pour les machines industrielles et les équipements de fabrication. Leur robustesse, combinée à leur capacité à résister à des environnements difficiles (tels que l'exposition aux huiles, aux produits chimiques, à la poussière et à l'humidité), les rend bien adaptés aux environnements industriels. Ces commutateurs aident à garantir que les machines complexes peuvent être utilisées efficacement avec un risque minimal de dysfonctionnement.
Des télécommandes aux fours à micro-ondes, les commutateurs à membrane matricielle sont omniprésents dans l'électronique grand public. Leur conception peu coûteuse et économe en espace est bien adaptée aux produits grand public qui nécessitent des interfaces conviviales. De plus, le retour tactile et la facilité de personnalisation en font une solution idéale pour une large gamme de produits électroniques utilisés quotidiennement par les consommateurs.
Interrupteur à membrane matricielle: plus abordable grâce à sa conception simple, à son nombre réduit de composants et à son intégration facile dans les processus de fabrication.
Interrupteur mécanique: Généralement plus coûteux à produire en raison de l'utilisation de composants plus complexes et de câblage individuel pour chaque interrupteur.
Interrupteur à membrane matricielle: très durable, résistant à la poussière, à l'humidité et aux produits chimiques, ce qui les rend idéales pour les environnements difficiles.
Interrupteur mécanique: bien que généralement durables, les interrupteurs mécaniques peuvent être sujets à l'usure au fil du temps, en particulier dans les applications à usage élevé.
Commutateur à membrane matricielle: généralement plus silencieux car il n'a pas l'action de clic mécanique associée aux commutateurs traditionnels.
Interrupteur mécanique: produit souvent des clics ou des sons audibles lorsqu'ils sont pressés, ce que certains utilisateurs trouvent satisfaisant, mais d'autres peuvent trouver distrayant.
Commutateur à membrane matricielle: fournit une rétroaction douce et silencieuse et peut inclure des fonctionnalités telles que des dômes tactiles pour une expérience utilisateur améliorée.
Commutateur mécanique: comprend souvent un retour tactile plus prononcé (un «clic»), que certains utilisateurs préfèrent pour son indication claire que le commutateur a été activé.
Interrupteur à membrane matricielle: très économe en espace, permettant l'inclusion de nombreux boutons dans une petite zone. Idéal pour les appareils compacts.
Interrupteur mécanique: nécessite plus d'espace en raison du besoin de composants individuels pour chaque commutateur.
