Comment personnaliser un commutateur à membrane parfaite?

De nombreuses industries de tous les horizons ont adopté le commutateur à membrane. La raison principale est la performance fiable de l'interrupteur à membrane et la conception personnalisée très indépendante.

Comment personnaliser un interrupteur à membrane qui vous appartient doit se souvenir de certaines choses. Environnement et conditions d'utilisation des commutateurs à membrane, certains problèmes potentiels pouvant exister dans le processus de fabrication, problèmes de coût et d'esthétique, etc. Cette série de problèmes doit être personnalisée et résolue par le client et le fournisseur.

Lorsque le client informe l'utilisation des produits Niceone-tech en détail, alors Niceone-tech sélectionnera les matériaux appropriés en fonction de l'utilisation, la conception appropriée résoudra les problèmes potentiels, réduira les coûts, et améliorer l'esthétique.

Les conceptions communes sont:

Options de connecteur de commutateur de membrane:

L'interrupteur à membrane est connecté avec la carte PCB de la machine ou du panneau d'équipement par la partie conductrice du fil. Il existe généralement trois types de parties conductrices des fils principaux: ZIF, Connecteur femelle ou Conncetor mâle, et même en-têtes de broches PCB: la plupart des commutateurs à membrane ont des circuits très flexibles, et la zone conductrice sur le circuit peut être connectée au connecteur PCB à travers différents virages. À travers. Parfois, il est même nécessaire d'être soudé sur la carte de circuit imprimé au moyen de la fusion thermique du connecteur. Mais ce type de connexion est progressivement éliminé.

Trois types communs de connecteurs:

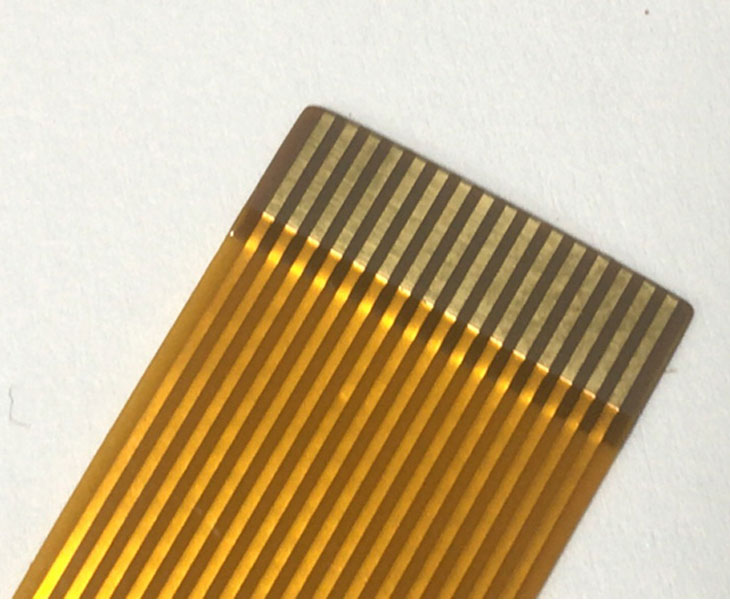

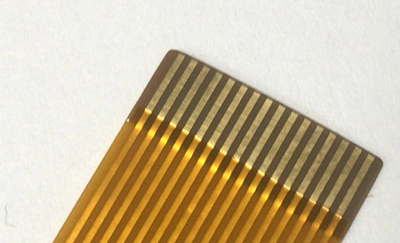

ZIF

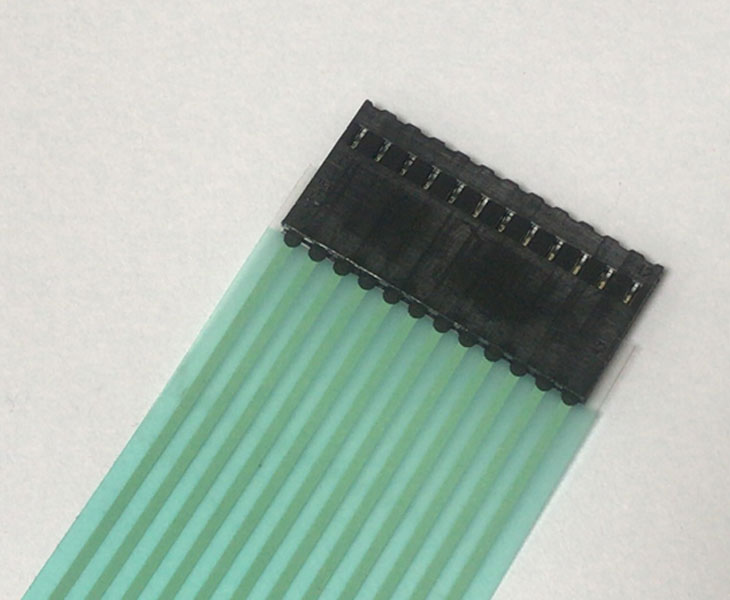

Connecteur femelle

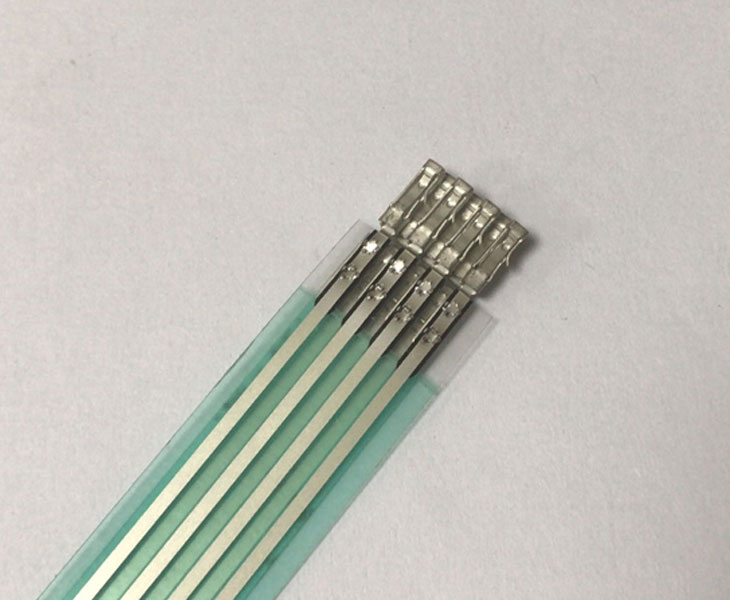

Connecteur mâle

La distance entre les broches du commutateur de membrane PET est de 1mm, 1.27mm et 2.54mm.

La distance entre les codes PIN des interrupteurs à membrane FPC est de 0.5mm, 1mm, 1.27mm et 2.54mm.

L'épaisseur du raidisseur requise à l'extrémité de la ligne ZIF est généralement de 0.3mm. La distance entre les codes PIN de ZIF est de 0.05 à 1.27mm. La distance maximale entre les connecteurs avec des connecteurs mâles ou femelles est de 1.27-2.54mm.

Que faut-il considérer dans la personnalisation du commutateur à membrane?

L'article précédent disait que l'un des avantages d'un interrupteur à membrane est une conception indépendante, qui peut répondre aux besoins des clients en modifiant différentes structures et conceptions. Nous sommes donc très heureux de travailler avec les clients pour concevoir des interrupteurs à membrane, que devrions-nous considérer?

1. Performances étanches-la note IP que le commutateur de membrane doit respecter, NEMA4, etc., généralement le commutateur de membrane peut atteindre IP65. Si vous avez besoin d'IP68, vous devez envoyer des données à Niceone-tech pour analyser si cela est possible.

2. Considérations relatives aux coûts-comment contrôler les coûts dans le but d'assurer la qualité. Si le nombre de produits est particulièrement important, il existe plusieurs façons de réduire les coûts-

A. Utilisez un clavier en caoutchouc silicone comme panneau.

B. La sérigraphie est changée en impression couleur. Lorsque les clients peuvent accepter la différence de couleur de l'impression numérique, le coût de l'impression couleur peut être réduit de 3 à 5% par rapport à la sérigraphie.

C. Le produit n'a pas besoin de vie trop longue. Parfois, le produit est un produit unique ou temporaire, alors nous pouvons utiliser des matériaux PC moins chers comme panneau.

D. Utilisez l'interrupteur à membrane Nondome pour réduire le coût d'un dôme métallique.

Bien qu'il existe de nombreuses façons de réduire les coûts, la condition préalable est d'assurer la qualité du client.

3. Problème de bruit-lorsque le produit se trouve dans un studio d'enregistrement ou un produit qui ne peut pas faire de bruit de membrane, nous devons choisir Interrupteur à membrane non tactile.

4. option de rétroéclairage-si le produit est utilisé dans l'obscurité ou dans un endroit avec une faible lumière, alors leCommutateur de membrane de rétroéclairageDoit adopter la technologie de rétroéclairage. Peut aussi être le"Étoile" dans la nuit.

5. le circuit est de petite taille et nécessite plus de fonctions électriques: le FPC et les cartes de circuits imprimés sont de très bons choix comme circuits de commutation à membrane. Dans le même temps, le circuit peut être utilisé dans un environnement à haute pression et à forte humidité sans migration d'argent.

6. Utilisation extérieure-le plus gros problème à l'extérieur est le temps humide ou ultraRayons violets. Besoin de choisir un matériau anti-ultraviolet ou une structure imperméable.

Il a également besoin d'une rétroaction tactile précise et le commutateur Membrane a deux formes pour répondre à cette exigence.

1. il y a des éclats d'obus dans le commutateur de membrane, la force motrice est généralement entre 150-600G, et la durée de vie est 100,000 à 1,000,000 fois.

2. La superposition graphique est embossée par un pressage à chaud et des moules de matériel pour obtenir une meilleure rétroaction tactile. L'intérieur ne contient pas d'obus et nécessite plus souvent des points d'argent.

Y a-t-il une différence dans la sélection des matériaux du commutateur Membrane?

La plupart des panneaux d'interrupteur à membrane fabriqués par Niceone-tech utilisent du polyester au lieu du polycarbonate. Bien que le polycarbonate soit plus économique que le polyester, sa praticité est bien inférieure à celle du polyester. Niceone-tech a fait une expérience. Après 1,000,000 cycles, le panneau fabriqué en polyester ne montrait aucun signe d'usure, mais le polycarbonate était endommagé après 100,000 cycles. Le polyester est plus résistant à la corrosion. Si vous avez besoin d'en savoir plus sur la différence entre ces matériaux, vous pouvez cliquer surGuide de conception d'interrupteur à membranePour obtenir une compréhension plus détaillée

Le produit a-t-il besoin d'une couche de blindage?

Les clients demandent parfois que la troisième couche de l'interrupteur à membrane voit parfois une grille d'huile en argent, un revêtement PI ou ITO. Quelles sont les fonctions de ceux-ci? Comme de plus en plus d'appareils peuvent utiliser des boîtiers en plastique au lieu de produits métalliques traditionnels, la raison principale est que les boîtiers en plastique sont très portables et flexibles dans la conception, et le prix est également abordable.

Bien que les produits en plastique présentent de nombreux avantages, ils présentent également des lacunes évidentes: ils ne peuvent pas résister complètement aux interférences ESD, RFI et EMC, qui provoquent une défaillance électronique de l'équipement. Cependant, de tels problèmes peuvent être résolus en combinant des méthodes telles que l'impression de grille d'huile d'argent, de revêtement PI ou d'ITO avec un interrupteur à membrane.

Lorsque nous devons protéger l'ESD, RFI et EMC, nous avons besoin d'une couche de blindage électrostatique

Qu'est-ce que le dôme métallique dans le commutateur à membrane affectera?

1. Bien que le dôme métallique soit un composant discret de l'interrupteur à membrane etCommutateur de dôme en métal, C'est un composant très important. C'est l'un des points clés pour savoir si un interrupteur à membrane peut devenir un interrupteur à membrane parfait.

2. charge: Une charge de différents dômes métalliques est différente. Selon la structure du produit, sélectionnez le shrapnel le plus approprié, généralement entre 280-350G.

3. taille: dôme métallique entre 8.4-12.2 est très couramment utilisé et la sensation de la main est également une gamme relativement bonne

4. la différence entre les différents revêtements: la plupart du temps, l'interrupteur à membrane utilisera le dôme en acier inoxydable conventionnel. Mais lorsque le produit est utilisé dans des produits aux propriétés électriques très sensibles et à faible résistance, des éclats d'obus nickelés ou plaqués or doivent être pris en compte.

5. si le produit doit être rectangulaire ou rond: choisir en fonction de la situation spécifique du produit.

6. Exigences de vie: plus la taille des éclats d'obus est petite, plus la charge est importante et plus la durée de vie est faible. Ainsi, les éclats d'obus de l'ordre de 8.4 à 12.2mm sont davantage sélectionnés par Niceone-tech. Une vie plus longue.

Quand Niceone-tech en sait plus, nous pouvons vous aider à concevoir de meilleurs produits. Un bonChine Membrane interrupteurNécessite les efforts des fournisseurs et des clients. Niceone-tech a toujours été engagé à développer le commutateur de membrane le plus approprié et parfait pour les clients, parce que nous traitons chaque produit très soigneusement. Contactez Niceone-tech pour plus d'informations maintenant
