Les circuits imprimés flexibles (FPC) sont devenus une pierre angulaire de l'électronique moderne, offrant une flexibilité et des avantages inégalés. Ces circuits sont essentiels dans diverses industries, de l'électronique grand public à l'aérospatiale. Cet article se penche sur le processus de production, les diverses applications et les avantages de l'utilisation des FPC.

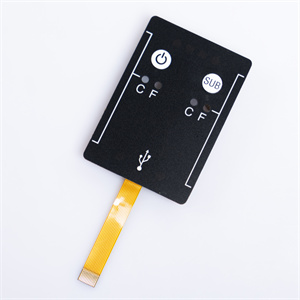

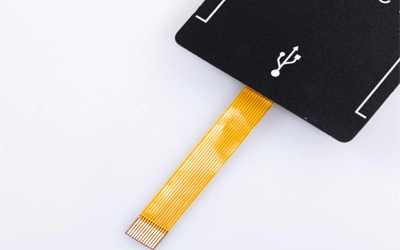

Les circuits imprimés flexibles, souvent appelés circuits flexibles, sont constitués d'un substrat mince et flexible qui permet de connecter les composants électroniques sous une forme compacte et adaptable. Contrairement aux PCB rigides traditionnels (cartes de circuits imprimés), les FPC peuvent se plier, se tordre et se plier, ce qui les rend idéaux pour les applications où l'espace et la flexibilité sont primordiaux.
La création d'un FPC implique plusieurs étapes précises, chacune cruciale pour assurer la fonctionnalité et la durabilité du circuit. Voici un aperçu du processus de production:
1. Sélection du substrat
La production de FPC commence par la sélection d'un substrat approprié, généralement fabriqué à partir de films de polyimide ou de polyester. Le polyimide est préféré pour son excellente stabilité thermique et ses propriétés électriques, tandis que le polyester est choisi pour sa rentabilité et sa flexibilité dans des applications moins exigeantes.
2. conception de circuit
Une fois le substrat sélectionné, l'étape suivante consiste à concevoir la disposition du circuit. Le logiciel avancé de CAO (conception assistée par ordinateur) est utilisé pour créer un plan détaillé du circuit, y compris la disposition des traces conductrices, des pads et des vias nécessaires (connexions entre les couches).
3. Application et imagerie de photorésist
Le substrat est revêtu d'un photorésist, un matériau sensible à la lumière qui définira le motif du circuit. La conception du circuit est ensuite transférée sur le substrat par un processus appelé imagerie. Pendant l'imagerie, le photorésist est exposé à la lumière UV à travers un photomasque qui contient le motif du circuit. Les zones exposées sont ensuite développées, laissant derrière elles la disposition du circuit souhaitée.
4. gravure
L'étape suivante est la gravure, où les zones non protégées du substrat sont supprimées, ne laissant que les chemins conducteurs tels que définis par la photorésist. Ce processus implique généralement l'utilisation de produits chimiques qui éliminent sélectivement les matériaux indésirables sans endommager le substrat sous-jacent.
5. forage et placage
Après la gravure, tous les vias nécessaires sont percés dans le substrat. Ces trous sont ensuite plaqués avec un matériau conducteur, tel que le cuivre, pour créer des connexions électriques entre différentes couches du circuit.
6. Lamination et Assemblée finale
Si le FPC est multicouche, les couches sont stratifiées ensemble en utilisant la chaleur et la pression. Ce processus garantit que les couches sont solidement collées sans affecter la flexibilité du circuit. Enfin, le FPC est assemblé avec tous les composants requis, tels que des connecteurs ou des raidisseurs, pour compléter le circuit.
7. Test et contrôle de qualité
Avant que le FPC ne soit prêt à l'emploi, il subit des tests rigoureux pour s'assurer qu'il répond à toutes les spécifications électriques et mécaniques. Les tests peuvent inclure des contrôles de continuité, des tests d'impédance et des tests de résistance environnementaux pour vérifier la fiabilité du circuit.
Les FPC sont incroyablement polyvalents et trouvent des applications dans de nombreuses industries. Voici quelques-unes des utilisations les plus courantes:
1. Électronique grand public
Les FPC sont largement utilisés dans l'électronique grand public, y compris les smartphones, les tablettes et les appareils portables. Leur capacité à s'insérer dans des espaces compacts et à supporter une flexion fréquente les rend idéaux pour ces appareils. Les FPC permettent l'intégration transparente de divers composants, contribuant à des conceptions plus minces et plus efficaces.
2. industrie automobile
Dans l'industrie automobile, les FPC sont utilisés dans les écrans de tableau de bord, les systèmes d'éclairage et les connexions de capteurs. Leur durabilité et leur capacité à fonctionner dans des environnements difficiles les rendent adaptés aux applications automobiles, où la fiabilité est essentielle.
3. Dispositifs médicaux
Dispositifs médicaux, tels que les appareils auditifs, les stimulateurs cardiaques et les équipements de diagnosticDix comptent sur les FPC en raison de leur petite taille et de leur flexibilité. Les FPC permettent à ces appareils d'être compacts et légers, améliorant le confort du patient et la facilité d'utilisation.
4. Aérospatiale et défense
Les industries aérospatiale et de la défense utilisent des FPC dans les satellites, l'avionique et les systèmes de guidage de missiles. Le poids léger des circuits et leur capacité à résister à des températures et à des vibrations extrêmes sont des avantages clés dans ces applications hautes performances.
5. Équipement industriel
Les FPC se trouvent également dans les équipements industriels, où ils connectent des capteurs, des commandes et des écrans. Leur flexibilité leur permet d'être intégrés dans des machines avec des pièces mobiles, offrant des connexions fiables dans des environnements dynamiques.
Les circuits imprimés flexibles offrent plusieurs avantages par rapport aux PCB rigides traditionnels. Voici pourquoi les FPC sont de plus en plus préférés:
1. économies d'espace et de poids
Les FPC sont nettement plus légers et plus minces que les PCB rigides, ce qui les rend idéaux pour les applications où l'espace et le poids sont à une prime. Leur capacité à se conformer aux espaces restreints permet des conceptions plus compactes et efficaces.
2. flexibilité et durabilité
La capacité de plier, tordre et plier les FPC sans les casser les rend très durables dans les applications qui nécessitent des mouvements fréquents. Cette flexibilité réduit également le risque de défaillance mécanique, prolongeant la durée de vie du circuit.
3. Fiabilité améliorée
Les FPC réduisent le besoin de connecteurs et de joints de soudure, qui sont des points de défaillance communs dans les PCB traditionnels. En éliminant ces composants, les FPC offrent une fiabilité améliorée et réduisent la probabilité de problèmes de connexion.
4. Flexibilité améliorée de conception
La possibilité de concevoir des FPC dans des formes complexes et tridimensionnelles offre aux ingénieurs une plus grande liberté pour créer des produits innovants. Cette flexibilité de conception est particulièrement bénéfique dans des industries comme l'électronique grand public et l'aérospatiale, où des facteurs de forme uniques sont souvent nécessaires.
5. Fabrication rentable
Alors que la conception et la configuration initiales des FPC peuvent être plus coûteuses que celles des PCB rigides, le coût global peut être inférieur dans la production à grand volume. Le besoin réduit de connecteurs et le potentiel d'assemblage automatisé contribuent à des économies de coûts.
Les circuits imprimés flexibles sont une technologie vitale dans l'électronique moderne, offrant de nombreux avantages qui les rendent indispensables dans un large éventail d'applications. De leur processus de production, qui met l'accent sur la précision et la fiabilité, à leurs utilisations variées selon les industries, les FPC se distinguent comme une solution polyvalente et efficace. Que ce soit dans l'électronique grand public, les systèmes automobiles ou les applications aérospatiales, les FPC offrent la flexibilité, la durabilité et les avantages de conception nécessaires pour répondre aux exigences des technologies de pointe d'aujourd'hui.
1. quels matériaux sont couramment utilisés dans les FPC?
Le polyimide et le polyester sont les substrats les plus courants, le cuivre étant utilisé pour les couches conductrices.
2. Comment les FPC se comparent-ils aux PCB rigides traditionnels?
Les FPC offrent une plus grande flexibilité, un poids réduit et une fiabilité améliorée, ce qui les rend adaptés aux applications où ces facteurs sont essentiels.
3. Les FPC peuvent-ils être utilisés dans des environnements à haute température?
Oui, en particulier ceux fabriqués avec des substrats de polyimide, qui peuvent résister à des températures extrêmes.
4. Quelles sont les limites des FPC?
Les FPC peuvent être plus coûteux à concevoir et à produire en petites quantités, et ils peuvent nécessiter des processus d'assemblage spécialisés.
5. combien de temps prend le processus de production des FPC?
Le calendrier de production varie, mais il faut généralement plusieurs semaines entre la conception et les tests finaux, en fonction de la complexité du circuit.
