À propos du commutateur de film

À propos du commutateur de film

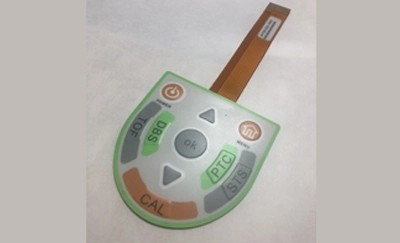

Le panneau de commutation à membrane est un système d'exploitation qui intègre des fonctions clés, des éléments indicateurs et un tableau de bord.Il se compose d'un panneau, d'un circuit supérieur, d'une couche d'isolement et d'un circuit inférieur.Lorsque l'interrupteur à membrane est pressé, le contact du circuit supérieur se déforme vers le bas et s'allume avec le contact de la plaque du circuit inférieur.Lorsque le doigt est relâché, les contacts du circuit supérieur rebondissent, le circuit est ouvert et le circuit déclenche un signal.Principe du circuit de commutation à membrane



la structure principale du panneau de commutation à membrane

est généralement composée de boutons et de membranes.L'épaisseur de l'interrupteur à membrane est généralement contrôlée à environ 0,15 MM.S'il est trop mince, il n'y a pas de résilience et l'utilisation de l'interrupteur est moins sensible.

lors de la fabrication des interrupteurs de type plaque, lors du choix du film, ils ont tendance à choisir une épaisseur légèrement plus élevée pour assurer l'utilisation à long terme du produit.Un autre type de panneau pour les contacts de circuit nécessite un peu plus mince.Le film mince n'est sélectionné que lorsque le diamètre de la bulle est comparé.La conception structurale globale de la boucle de film

est très simple.Lorsque vous obtenez le panneau film d'écran tactile , il suffit d'enlever le couvercle du bouton pour voir le circuit et la carte du panneau.

il est préférable de choisir un film d'une épaisseur de 0,18 mm lorsque la forme du bouton est plus grande.Le film a une épaisseur moyenne et un bon effet de rebond.Utilisation fréquente, pas facile à endommager.Si l'épaisseur de la membrane choisie n'est pas suffisante, elle peut être facilement pénétrée.Rendre l'interrupteur à membrane insensible.Les boutons - poussoirs du panneau de commutation à membrane

présentent de nombreux avantages.Son principe de circuit est remarquable par rapport à d'autres types de boutons.Il soude de nombreux points métalliques conducteurs sur des films conducteurs.Chaque bouton peut être connecté au même interrupteur à membrane.La façon dont les boutons du panneau de commutation à membrane fonctionnent permet d'obtenir différents effets de commande.Le panneau de commutation à membrane a une barrière.Sa fonction est de faire réagir un bouton - poussoir et un panneau lorsque personne n'appuie.
