Interrupteurs à membrane Silver Flex

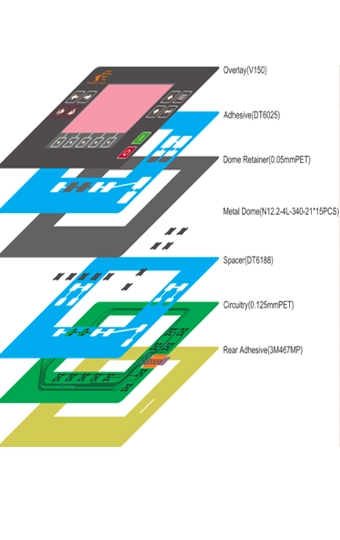

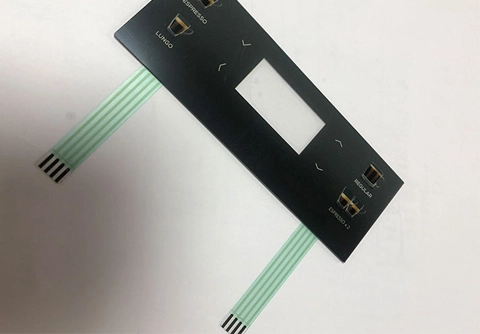

Overlay-Le polyester est généralement le premier choix pour les matériaux des panneaux de commutation à membrane car sa durée de vie sera un peu plus longue que celle du polycarbonate. S'il s'agit simplement d'un panneau au lieu d'un interrupteur à membrane, Lexan et Polyester sont également de bons choix. La superposition est la forme la plus intuitive de l'interface homme-machine. Niceone-tech sérigraphiera ou imprimera numérique au dos du matériau, et ils peuvent également être utilisés en combinaison. Des exigences spéciales telles que l'effet miroir argent sont également réalisables.

Adhésif superposé-En tant que première couche de papier adhésif sous le panneau, l'adhésif acrylique est généralement utilisé, généralement, l'épaisseur est comprise entre 0.125-0.225mm. S'il s'agit d'une structure d'interrupteur à membrane LGF (en interrupteur à membrane LGF), l'épaisseur atteint parfois 0.64mm.

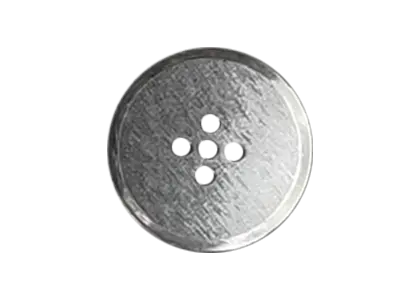

Cette couche a généralement trois fonctions: 1. En tant que Dome Retainer, il garantit que le dôme Snap de la couche de circuit ne formera pas de mouvement d'obus en raison du déclenchement et de la fermeture, entraînant une défaillance du circuit et une usure du circuit. 2. Utilisez l'encre conductrice d'impression de polyester de 0.1 à 0.125mm, l'huile de carbone et l'encre UV comme ligne supérieure. Cette structure de couche peut également être convexe pour améliorer la rétroaction tactile. 3. peut être utilisé comme couche de blindage ESD.

Les lignes supérieure et inférieure sont imprimées avec de l'encre conductrice, généralement un ruban plus épais est utilisé pour séparer les lignes supérieure et inférieure afin d'éviter la conduction directe de l'interrupteur à membrane. Si le circuit supérieur n'est utilisé que comme couche fixe, l'épaisseur générale de la couche de circuit supérieur de la couche de circuit supérieur de l'adhésif de superposition doit être supérieure à 0.4mm, sinon, le panneau va presser les éclats d'obus pour qu'ils se sentent plus mal. Sauf si le panneau est convexe, la structure à quatre couches est inférieure à 0.4mm.

L'épaisseur de ce circuit de couche est généralement de 0.1-0.188mm. Il peut être imprimé avec de l'encre, de l'huile de carbone et de l'encre UV. Les LED peuvent également être installées. Certains panneaux de commutation à membrane choisiront le flexible de cuivre ou le circuit d'impression comme circuit. Comparé au polyester, leur performance sera plus stable. Plus souvent appliqué aux industries médicales et militaires. S'il s'agit de cuivre flexible ou de circuit d'impression en tant que ligne, Niceone-tech peut même installer une variété de composants sur la ligne.

Il y a beaucoup de choix, mais les plus couramment utilisés sont la série 3M200MP ou 3M300LSE. Selon les différents produits de la stratification de commutateur de membrane, Niceone-tech recommandera 3M300LSE s'il a besoin d'une viscosité plus élevée.

Cette structure de couche est généralement utilisée comme dernière couche du commutateur à membrane, ce qui peut rendre la structure du composant de commutateur à membrane plus complète. Habituellement, le choix des matériaux est AL, FR4, PC ou acier. Si AL est sélectionné, des écrous ou des pieds peuvent parfois être ajoutés à l'arrière du produit.
