La partie pour terminer le travail sur le commutateur Pan Film
Le dôme en métal est largement utilisé. Le dôme métallique est également la partie la plus importante pour compléter le travail sur leCommutateur à membrane. La fonction principale du dôme métallique est de contacter et de déconnecter l'alimentation. Le dôme en métal est généralement fait de matériau SUS301 ou 304. La durée de vie du dôme métallique est généralement plus de 100,000 fois. La force est déterminée par la demande. Ne l'utilisez pas sous une température trop élevée. Une température excessive affectera sérieusement la durée de vie du dôme métallique.
Le dôme métallique est utilisé sur l'interrupteur à membrane pour jouer un rôle conducteur, conduire le contact bipolaire de l'interrupteur à membrane et rebondir par sa propre force élastique pour compléter les fonctions de mise sous tension et de mise hors tension. Il est sous tension lorsque le shrapnel est éteint et éteint lorsque les éclats d'obus rebondissent. Donnez au client un retour tactile pendant le processus de rebond, avec une certaine sensation (Remarque: un bon fonctionnement, un mouvement de va-et-vient excessif peut entraîner une perte de réponse de l'interrupteur).
L'opération est trop fréquente.
La pression est trop grande, la course est trop élevée.
La couche d'isolement est trop épaisse.
La force d'opération est trop petite.
L'effet de ces raisons sur l'interrupteur à membrane est que si le shrapnel est forcé trop fort, le shrapnel ne peut pas reculer, ce qui entraîne un trajet continu, ce qui signifie que le dôme métallique a fonctionné.
Le fonctionnement trop fréquent provoque un dysfonctionnement de l'interrupteur et ne fonctionne pas pendant une courte période. Une pression excessive écrasera directement les éclats d'obus et continuera à fonctionner ou à ne pas fonctionner. S'il est trop grand, le dôme métallique peut ne pas être en mesure de terminer le travail.
Par conséquent, les facteurs que nous devons prendre en compte lors de l'application d'un dôme métallique sur l'interrupteur à membrane sont de savoir si le dôme métallique peut résister à la pression de ce produit, si la course est compatible avec ce produit, et la couche d'isolement ne devrait pas être trop épaisse.
Les dômes métalliques ne sont pas sans forme et taille fixes. Ils sont une sorte de produits sur mesure qui peuvent changer la forme et la taille en fonction des besoins du produit. Les spécifications et les tailles du dôme métallique ou du dôme à pression couramment utilisés sont:
Si les différents interrupteurs sont séparés des dômes en métal, cela perd sa signification, on dit donc que les dômes en métal jouent un rôle clé dans le commutateur, et il a ensuite été connu sous le nom d'interrupteurs à dôme métallique et de dôme à pression.
Utilisé sur les interrupteurs à boutons, les commutateurs à membrane, les claviers tacts, les interrupteurs autobloquants, les commutateurs à dôme métallique et le dôme à pression.
Pour mettre sous tension et éteindre, ce qui peut donner à l'opérateur un bon retour tactile.
À l'origine, il n'y a pas de nom professionnel appelé snap dome dans les premiers jours. Et un dôme à pression est en matériau métallique. Parce qu'il s'agit d'un dôme, il peut rebondir vers le haut et être concave vers le bas (convexe et concave). Son état initial est convexe vers le haut, et il sera concave vers le bas lorsque l'opérateur exerce une force, puis rebondit après que la force soit supprimée. Ce type de matériau métallique élastique est uniformément appelé dôme métallique ou dôme à pression. Plus tard, lorsque des interrupteurs à dôme en métal ont été introduits en Chine, de nombreuses personnes ont été utilisées pour les appeler interrupteurs à dôme en métal. Dômes métalliques également appelés dômes métalliques ou dômes métalliques tactiles
Taille:2.5mm, 3mm, 3.5mm, 4mm, 4.5mm, 5mm. Les touches rondes actuellement avec ces formes sont très utilisées par les clients.
Force:90gf, 100gf, 130gf, 160gf, 180gf, 200gf, 220gf, 250gf, 260gf, 280gf clés rondes. Les forces les plus utilisées sont divisées en ces types.

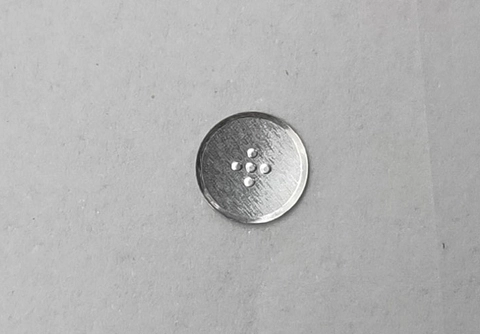

Apparence:Il y a un contact en haut, quatre contacts et cinq boutons de contact, et il n'y a pas non plus de points et un contact en haut. Les points à trois pression sont répartis uniformément sur le bord. Les dômes métalliques ronds sont tous les shrapnels clés avec la course la plus courte en forme de dôme métallique.
Taille:3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm, 12mm. Les shrapnels de clé triangulaire ont actuellement plus de clients avec ces diamètres.
Force:130gf, 160fg, 180gf, 250gf, 280gf, 320gf, 350gf, la pression du pot triangulaire est généralement de ces types.
Apparence:Le dôme triangulaire a deux types de pieds et pas de pieds. Les ressorts clés triangulaires avec pieds peuvent être directement soudés sur le panneau de PCB. Il existe deux types de points, l'un est avec un point L'espèce est un point parmi les trois points environnants.

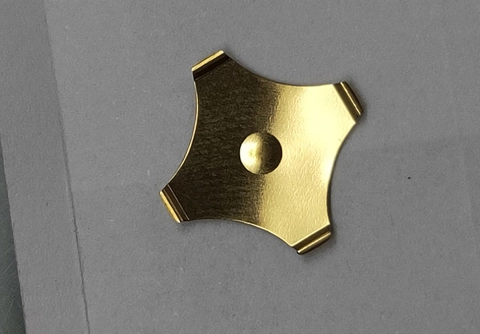

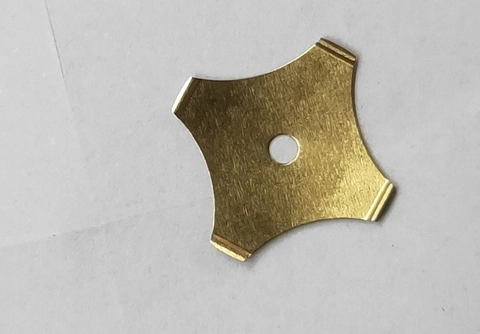

Taille:5mm, 6mm, 7mm, 8.4mm, 10mm, 12mm, 13mm, les clients à dôme à pression en forme de croix utilisent plus de 7 diamètres.
Force:130gf, 180gf, 220gf, 280gf, 350gf, 400gf.
Forme:Il n'y a pas de points, il y a un point au milieu, quatre points en haut et quatre points en cinq points.

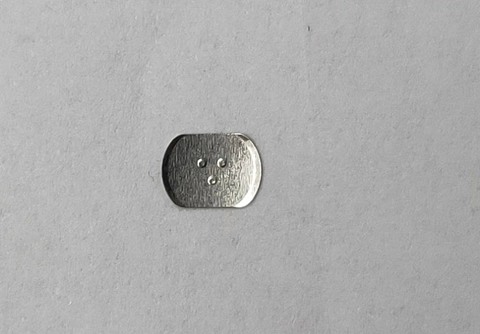

Les tranches de casserole carrées rectangulaires ovales et quadrilatérales sont utilisées ensemble car elles n'ont pas de différence significative de forme et de taille.
Taille:3mm, 3.5mm, 4mm, 4.5mm, et 5mm.
Force:100gf, 130gf, 140gf, 160gf et 180gf sont les plus utilisés par les clients.
Forme:Il n'y a pas de points, un point, quatre points et cinq points sur la surface.
Notes: Il est plus courant que les casseroles triangulaires aient des pieds, et pour les formes rondes, il y a aussi des boutons avec des pieds. Relativement parlant, les morceaux de casserole ronds ont une course plus courte, les morceaux de casserole en forme de croix ont une course plus grande, l'ellipse a un diamètre plus petit et moins de force, et le triangle a une forme qui peut atteindre un niveau supérieur. Il peut atteindre 3000gf et tous les pots peuvent être plaqués argent ou étamés. La vie des pots de différentes formes peut être la même. La durée de vie des pots en Chine se situe généralement entre 100,000 et 700,000 fois.
En tant que fournisseur de commutateur de dôme en métal, nous pouvons offrir diverses solutions de commutateur de dôme, en particulier pour le clavier tactile de membrane et le PCB. Si vous avez besoin de shrapnel personnalisé, veuillez nous contacter, en tant queFabricant de clavier à membrane, Nous pouvons également exporter une couche de dôme métallique personnalisée selon les besoins du client.
Avec l'aide de la conductivité, le shrapnel métallique agit comme un commutateur de haute qualité entre l'utilisateur et le produit. Dans le même temps, la résilience stable du shrapnel métallique (réinitialisé automatiquement après avoir appuyé sur) est mise à profit.
Il existe quatre formes principales de dômes métalliques: triangle, cercle, ellipse et croix, avec 1, 4 et 5 contacts sur le dessus. Les autocollants des dômes métalliques doivent être personnalisés en fonction des besoins individuels, ne pas les utiliser au hasard et éviter d'affecter la qualité des produits. Il est très pratique d'assembler les autocollants sur le pot, et il suffit d'attacher une version complète. Bien sûr, faites attention à la stabilité des parties conductrices du pot et de la carte de circuit imprimé.
Les dômes métalliques sont principalement dans la taille de 4MM, 5MM, 6MM, 7MM, 8MM et 9MM. Avec une force de 100-600gf (la force dépend des besoins du produit du client), les pots triangulaires sont largement utilisés et impliquent tous les aspects de notre vie moderne.
La taille du pot est différente. La force peut être réglée sur grande ou petite. Si des exigences particulières sont requises, des matériaux spéciaux peuvent être utilisés. La force peut atteindre environ 3000gf. Le triangle a trois pieds et un sommet. Les jambes de la casserole triangulaire peuvent être longues et sans fin, elles sont déterminées par les besoins des clients.
Les dômes métalliques sont principalement utilisés dans les circuits imprimés, les commutateurs tacts, les micro-interrupteurs, les interrupteurs à clés, les cartes PC et d'autres produits. Il a les caractéristiques d'un contact stable, d'une bonne continuité et d'une excellente sensation de rebond. La pièce triangulaire en forme de pan est un excellent accessoire utilisé dans les principaux produits électroniques.
Les pièces de pot peuvent être étamées, argentées, plaquées or et autres traitements de surface différents. Différents traitements sur la surface peuvent produire des effets différents. Par exemple, le placage d'étain peut résoudre le problème du chauffage sans se faner. De plus, le placage d'or et le placage d'argent sur la surface augmenteront les pièces de pot Gloss a un certain effet de résistance.
Les pièces en forme de pan sont généralement fabriquées par les clients avec des dessins fournis par nos soins. Les types de pièces en forme de casserole les plus utilisées par les invités sont les pièces rondes et les pièces de forme ovale, également appelées pièces en forme de taille et pièces en forme de croix. Les tranches de casserole triangulaires et les tranches de casserole rectangulaires ont un diamètre de 3mm à 20mm, une résistance de 100gf à 600gf et des casseroles à résistance spéciale peuvent atteindre 6000gf.
Le dos de la pièce en forme de casserole peut être pointillé ou non, la pièce ronde en forme de casserole est généralement de cinq contacts, et un contact, certains n'a pas besoin de contact. Afin de faciliter l'assemblage, les pièces du pot sont généralement collées avec du PET, ce qui facilite non seulement l'assemblage, mais aussi des positions précises.
Les dômes métalliques sont également connus sous le nom de shrapnel métallique. Son nom anglais est tranches de dôme de repas. Parfois, les gens diront des interrupteurs à membrane. Le nom de Metal dômes est généralement basé sur son but. Ceux couramment utilisés dans l'industrie sont appelés les éclats d'obus et utilisés dans les téléphones mobiles, le clavier s'appelle le potsticker et la série de commutateurs s'appelle le commutateur à membrane. Les potstickers à une couche sont généralement des autocollants pleine page.
Fonctionnement agile, assemblage rapide, inconvénients: mauvaise expérience pour les clients, pas de fonction anti-poussière, facile à envahir par la poussière et causer des problèmes de contact. Par conséquent, les pièces en forme de pot monocouche deviennent de plus en plus petites sur le marché. Ce n'est que lorsque la machine scellée Tiebei ne nécessite pas la protection et le fonctionnement des pièces en forme de pot, que les autocollants à plaque entière et les pièces structurées en forme de pot monocouche seront utilisés. Les avantages des potstickers à film à double couche sont: antipoussière, durable, bonne sensation, etc.

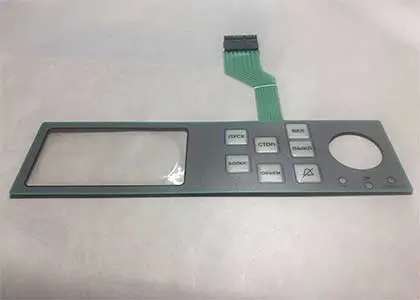

Coût élevé, assemblage lent, etc. Les membranes à double couche sont largement diffusées sur le marché et presque tous les produits électroniques utilisent des pots à structure à double couche, tels que des claviers de jeu, des équipements médicaux et même aussi petits que les télécommandes. L'image du dôme métallique monocouche ci-dessous: L'application des films Guozi et des autocollants de film Guozi est de plus en plus répandue et implique actuellement tous les aspects de la vie, comme la cuisinière à induction que nous utilisons pour la cuisine, TV, télécommande de climatisation, équipement de téléphone portable, bouclier U de banque, distributeur automatique de billets, Produits d'équipement médical, diverses séries de boutons, interrupteurs tactiles et autres produits sont utilisés dans le pot.
