Parce que l'interrupteur à membrane utilise une bonne couche adhésive sensible à la pression et la performance stable du polyester, du Lexan, du polycarbonate, l'un des matériaux ensemble. Le commutateur à membrane peut être conçu pour répondre à NEMA 4 et IP 67, certains produits peuvent même atteindre IP68.
Premièrement, il n'est pas facile d'être envahi par la poussière, et deuxièmement, cela réduit l'espace du produit.
Les commutateurs à membrane sont plus faciles à nettoyer la surface que les autres claviers mécaniques.
Comparé au clavier tactile et au clavier en caoutchouc silicone, le coût du commutateur à membrane sera plus abordable.
Le panneau le plus haut de l'interrupteur à membrane peut être la sérigraphie ou l'impression numérique la plus conventionnelle. Niceone-tech peut concevoir le produit pour obtenir le meilleur effet visuel. Dans le même temps, affichez le logo de l'entreprise et les fonctions clés sur le panneau.
Grâce à la conception de commutateurs à membrane peut obtenir des effets antibactériens, anti-ultraviolets et autres.

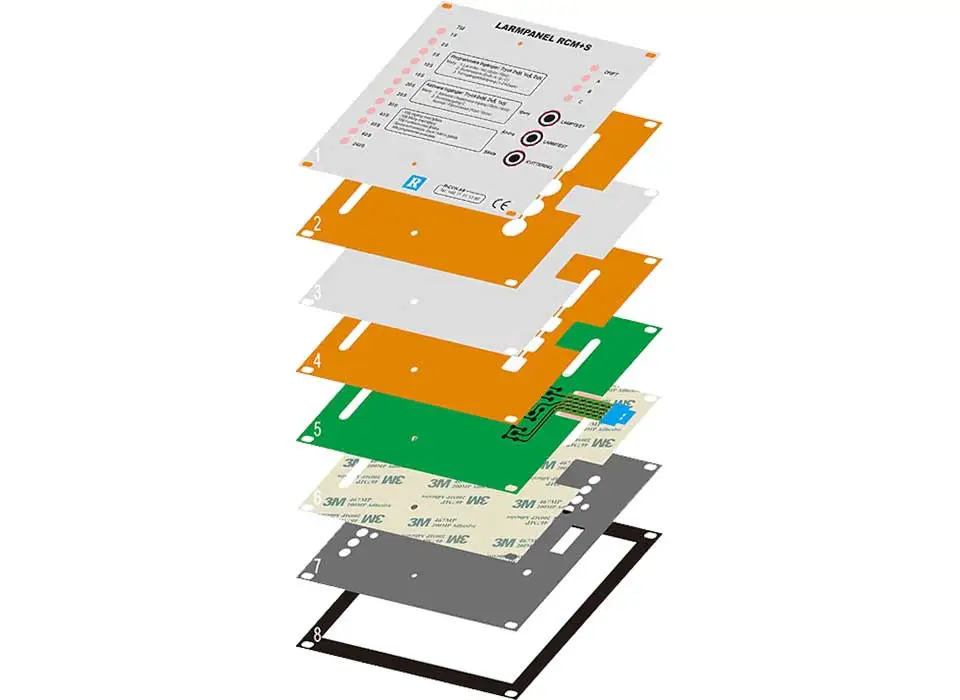

Superposition-Le polyester est généralement le premier choix pour les matériaux des panneaux de commutation à membrane, car sa durée de vie sera un peu plus longue que celle du polycarbonate. S'il s'agit simplement d'un panneau au lieu d'un interrupteur à membrane, Lexan et Polyester sont également de bons choix. La superposition est la forme la plus intuitive de l'interface homme-machine. Niceone-tech sérigraphiera ou imprimera numérique au dos du matériau, et ils peuvent également être utilisés en combinaison. Des exigences spéciales telles que l'effet miroir argent sont également réalisables.
Comme la première couche de papier adhésif sous le panneau, l'adhésif acrylique est généralement utilisé, généralement l'épaisseur est comprise entre 0.125-0.225mm. Si c'est
Structure de l'interrupteur de membrane LGF, l'épaisseur atteint parfois 0.64mm.
Cette couche a généralement trois fonctions: 1. En tant que Dome Retainer, il garantit que le dôme Snap de la couche de circuit ne formera pas de mouvement d'obus en raison du déclenchement et de la fermeture, entraînant une défaillance du circuit et une usure du circuit. 2. Utilisez l'encre conductrice d'impression de polyester de 0.1 à 0.125mm, l'huile de carbone et l'encre UV comme ligne supérieure. Cette structure de couche peut également être convexe pour améliorer la rétroaction tactile. 3. peut être utilisé comme couche de blindage ESD.
Les lignes supérieure et inférieure sont imprimées avec de l'encre conductrice, généralement un ruban plus épais est utilisé pour séparer les lignes supérieure et inférieure afin d'éviter la conduction directe de l'interrupteur à membrane. Si le circuit supérieur n'est utilisé que comme couche fixe, l'épaisseur générale de la couche de circuit supérieur de la couche de circuit supérieur de l'adhésif de superposition doit être supérieure à 0.4mm, sinon, le panneau va presser les éclats d'obus pour qu'ils se sentent plus mal. Sauf si le panneau est convexe, la structure à quatre couches est inférieure à 0.4mm.
L'épaisseur de ce circuit de couche est généralement de 0.1-0.188mm. Il peut être imprimé avec de l'encre, de l'huile de carbone et de l'encre UV. Les LED peuvent également être installées. Certains panneaux de commutation à membrane choisiront le flexible de cuivre ou le circuit d'impression comme circuit. Comparé au polyester, leur performance sera plus stable. Plus souvent appliqué aux industries médicales et militaires. S'il s'agit de cuivre flexible ou de circuit d'impression en tant que ligne, Niceone-tech peut même installer une variété de composants sur la ligne.
Il existe de nombreux choix, mais les plus couramment utilisés sont la série 3M200MP ou 3M300LSE. Selon les différents produits de la stratification de commutateur de membrane, Niceone-tech recommandera 3M300LSE s'il a besoin d'une viscosité plus élevée.
Cette structure de couche est généralement utilisée comme dernière couche du commutateur à membrane, ce qui peut rendre la structure du composant de commutateur à membrane plus complète. Habituellement, le choix des matériaux est AL, FR4, PC ou acier. Si AL est sélectionné, des écrous ou des pieds peuvent parfois être ajoutés à l'arrière du produit.
De nombreux environnements de travail et machines seront utilisés dans des conditions de faible luminosité ou d'obscurité. À ce moment, le client nous a demandé si nous pouvions résoudre ce problème. À ce moment, nous recommanderons l'utilisation d'interrupteurs à membrane avec éclairage interne. Choisissez le film EL comme plaque de guidage de lumière, la fibre optique et la nouvelle structure de film de guidage de lumière (LGF). Niceone-tech recommande le LGF, qui utilise des LED latérales et des panneaux de guidage de lumière pour que le produit ait une perte et une durée de vie plus faibles par rapport à l'interrupteur à membrane EL. En outre disponible dans différentes couleurs.
L'épaisseur du commutateur à membrane LGF fournie par Niceone-tech peut même être de 0.8mm. La luminosité des boutons et des logos est non seulement uniforme et durable, mais plus important encore, nous pouvons également les faire éclairer chaque bouton individuellement. Parfois, vous pouvez également utiliser deux couleurs ou RGB
Lumières à trois couleurs pour entrer.
Une étape rend le produit plus beau.
* Si le client veut que le produit soit plus nouveau et beau, alors nous pouvons parfois utiliser l'époxy en combinaison avec les clés. Fait un commutateur de membrane époxy LGF.
Si vous êtes intéressé par l'interrupteur à membrane rétroéclairé, n'hésitez pas à contacter Niceone-tech, nous enverrons des échantillons dès que possible.
Il existe trois autres types de commutateurs à membrane éclairante ci-dessous:
Les commutateurs à membrane à fibre optique sont également un bon choix pour le rétroéclairage. Le matériau de fibre optique est très mince et peut être utilisé comme couche fixe du commutateur de membrane. Dans le même temps, la rétroaction tactile est meilleure sans ajouter de point de contact. L'espérance de vie est jusqu'à 50,000 à 100,000 heures. La source de lumière principale provient de LEDs.
Grâce à la transmission de la fibre optique dans l'interrupteur à membrane doit s'allumer. Et peut être plus grand que la zone de rétroéclairage LED montée en surface. Cliquez sur leCommutateur de membrane de fibre optiquePour plus d'informations.
Le rétroéclairage EL est entraîné par haute fréquence et faible puissance. EL est très mince, il est un substitut à la technologie d'éclairage traditionnel, et est largement utilisé dans divers accessoires électroniques. La durée de vie des produits de rétroéclairage EL dépend principalement de la tension d'entraînement, de la fréquence, de la température et de l'humidité. Mais la plupart des commutateurs à membrane EL peuvent atteindre une durée de vie de 4000 heures ou plus. La luminosité de l'interrupteur à membrane EL atténuera linéairement depuis la mise sous tension initiale. C'est également un inconvénient inévitable par rapport aux autres panneaux de commutation à membrane de rétroéclairage.
Le commutateur à membrane rétroéclairé EL fourni par Niceone-tech ne causera pas de problèmes de chaleur, d'électricité et d'EMI. Principalement EL est plus souvent un moyen d'éclairage "froid".
Un interrupteur à membrane diodes électroluminescentes commun avec un coût relativement faible. Étant donné que cet interrupteur à membrane de technologie ne peut pas répondre à l'éclairage d'une grande surface, il est principalement utilisé à des fins d'indication. C'est une technologie relativement ancienne. Mais la durée de vie est longue et les clients profonds l'adorent.
