Interrupteurs à membraneSont un composant essentiel des appareils électroniques modernes, y compris les smartphones, les ordinateurs et les équipements médicaux. Ces commutateurs sont constitués de plusieurs couches de matériaux, chacune avec une propriété unique qui contribue à la fonctionnalité et à la durabilité du commutateur. Dans cet article, nous allons explorer les différents matériaux utilisés dans les interrupteurs à membrane et leurs fonctions.
Les commutateurs à membrane sont un élément essentiel de la technologie moderne, avec des applications dans un large éventail d'industries. Ces commutateurs se trouvent généralement à la surface des appareils électroniques, offrant une interface tactile permettant aux utilisateurs d'interagir avec l'appareil. La fonctionnalité et la durabilité des interrupteurs à membrane sont déterminées par la sélection des matériaux utilisés dans leur construction.
Dans cet article, nous allons explorer les différents matériaux utilisés dans les commutateurs à membrane, leurs propriétés et leurs fonctions. Nous discuterons également de l'importance de la sélection des matériaux dans la conception des interrupteurs à membrane et de leur impact sur les performances et la fiabilité de l'appareil.
Les commutateurs à membrane sont des commutateurs électroniques qui utilisent une membrane mince et flexible pour fournir une interface utilisateur. Ces commutateurs se composent de plusieurs couches de matériaux qui fonctionnent ensemble pour créer une interface tactile permettant aux utilisateurs d'interagir avec l'appareil.
Les commutateurs à membrane sont couramment utilisés dans diverses applications, notamment les équipements médicaux, les commandes industrielles, l'électronique grand public et les applications automobiles. Ceux-ciProduits d'interrupteur à membraneOffrent plusieurs avantages par rapport aux interrupteurs mécaniques traditionnels, notamment un coût inférieur, une taille réduite et une durabilité accrue.

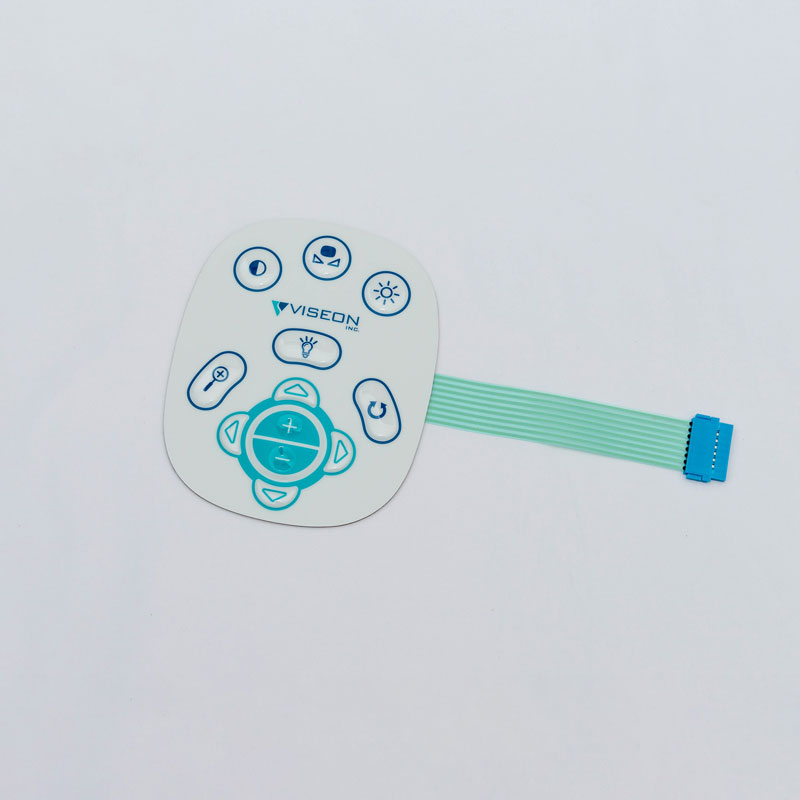

Les commutateurs à membrane se composent de plusieurs couches de matériaux, chacun avec une fonction unique. La structure de base d'un interrupteur à membrane comprend une superposition graphique, une couche adhésive, une couche d'espacement, une couche de circuit, une couche de soutien et un commutateur de dôme.
La superposition graphique est la couche supérieure de l'interrupteur à membrane et fournit une interface tactile permettant aux utilisateurs d'interagir avec l'appareil. La couche adhésive est utilisée pour lier la superposition graphique à la couche d'espacement. La couche d'espacement fournit l'espacement nécessaire entre la superposition graphique et la couche de circuit.
La couche de circuit contient les traces conductrices qui sont utilisées pour créer la connexion électrique de l'interrupteur. La couche de soutien fournit un support pour l'interrupteur à membrane et aide à protéger la couche de circuit contre les dommages. Enfin, le commutateur dôme fournit la rétroaction tactile lorsque l'interrupteur est enfoncé.
Les matériaux utilisés dans les interrupteurs à membrane sont soigneusement sélectionnés pour garantir que l'interrupteur fonctionne correctement et est suffisamment durable pour résister à une utilisation répétée. Voici un aperçu des matériaux utilisés dans les commutateurs à membrane:

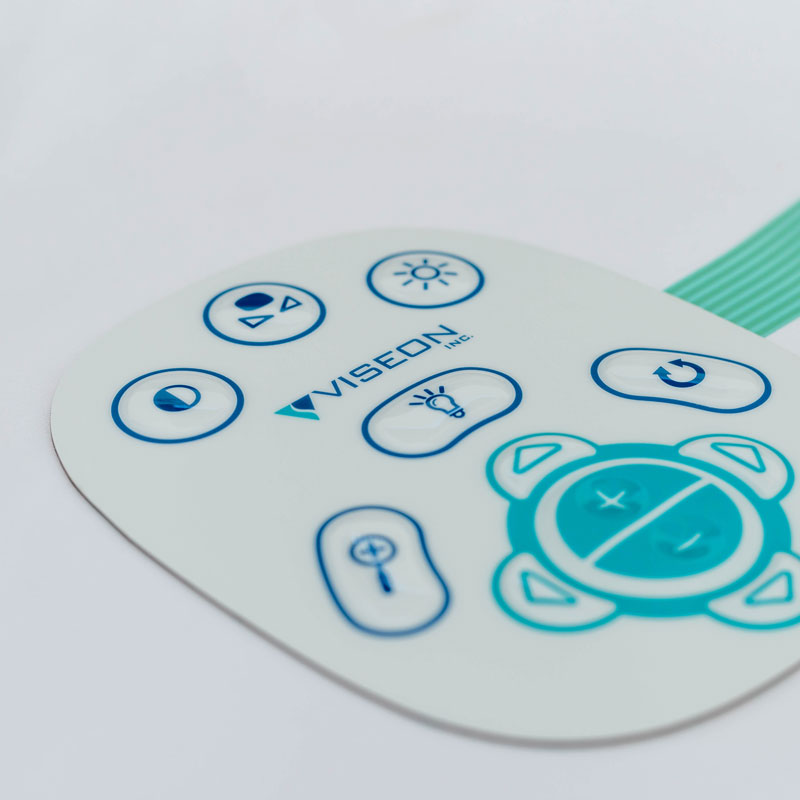

Superposition graphique
La superposition graphique est généralement en polyester ou en polycarbonate. Cette couche est responsable de l'apparence du commutateur et fournit l'interface tactile permettant aux utilisateurs d'interagir avec l'appareil. La superposition graphique peut être imprimée avec une variété de graphiques, y compris du texte, des symboles et des logos.

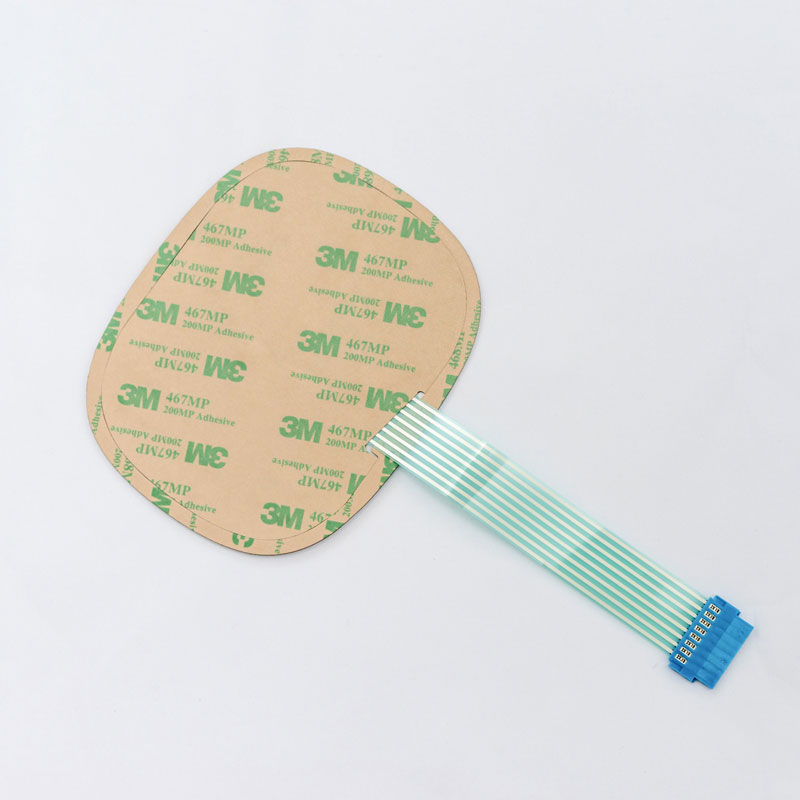

Couche adhésive
La couche adhésive est utilisée pour lier la superposition graphique à la couche d'espacement. Cette couche est généralement faite d'adhésif acrylique, qui fournit une liaison forte et est résistant aux facteurs environnementaux, tels que la température et l'humidité.
Couche d'entretoise
La couche d'espacement fournit l'espacement nécessaire entre la superposition graphique et la couche de circuit. Cette couche est généralement en polyester et est disponible en différentes épaisseurs, en fonction de la réponse tactile requise de l'interrupteur.
Couche de circuit
La couche de circuit contient les traces conductrices qui sont utilisées pour créer la connexion électrique de l'interrupteur. Cette couche est typiquement en polyester ou en polycarbonate et est revêtue d'une encre conductrice, telle que l'argent ou le carbone. La couche de circuit est responsable de la connexion électrique de l'interrupteur et doit être capable de résister à une utilisation répétée sans être endommagée ou perdre sa conductivité.
Couche backer
La couche de soutien fournit un support pour l'interrupteur à membrane et aide à protéger la couche de circuit contre les dommages. Cette couche est généralement en polyester et est disponible en différentes épaisseurs, en fonction du niveau de support et de protection requis par l'interrupteur.
Commutateur de dôme
Le commutateur de dôme est chargé de fournir la rétroaction tactile lorsque l'interrupteur est enfoncé. Cette couche est généralement faite d'acier inoxydable ou de polyester et est disponible en formes et tailles vari, en fonction de la réponse tactile requise de l'interrupteur.
La sélection des matériaux utilisés dans les interrupteurs à membrane est essentielle à la performance et à la fiabilité de l'appareil. Le mauvais choix de matériaux peut entraîner de mauvaises performances de commutation, une durabilité réduite et une durée de vie raccourcie de l'appareil. Par conséquent, une attention particulière doit être accordée à la sélection des matériaux utilisés dans la construction des interrupteurs à membrane, comme souligné par la directionFournisseur de commutateur de membraneExperts de l'industrie
Par exemple, la superposition graphique doit pouvoir résister à une utilisation répétée sans être rayée ou usée. La couche adhésive doit être suffisamment solide pour lier la superposition graphique à la couche d'espacement, tout en étant également résistante aux facteurs environnementaux, tels que la température et l'humidité. La couche d'espacement doit être capable de fournir l'espacement nécessaire entre la superposition graphique et la couche de circuit, tout en fournissant également le niveau requis de réponse tactile.
La couche de circuit doit être capable de maintenir sa conductivité même après une utilisation répétée, et la couche de soutien doit être capable de fournir le niveau nécessaire de support et de protection pour la couche de circuit. Enfin, le commutateur de dôme doit être capable de fournir le niveau requis de rétroaction tactile sans être usé ou endommagé.
En conclusion, les interrupteurs à membrane sont un composant essentiel des appareils électroniques modernes, et les matériaux utilisés dans leur construction jouent un rôle essentiel dans leur performance et leur fiabilité. La sélection minutieuse des matériaux est nécessaire pour garantir que l'interrupteur fonctionne correctement, est suffisamment durable pour résister à une utilisation répétée et a une longue durée de vie. Par conséquent, il est essentiel de travailler avec des personnes qualifiées et expérimentéesFabricants de commutateurs à membranePour s'assurer que les bons matériaux sont sélectionnés pour la construction de commutateurs à membrane.
Quels sont les matériaux les plus couramment utilisés dans la construction de commutateurs à membrane?
Les matériaux les plus couramment utilisés dans la construction des interrupteurs à membrane comprennent le polyester et le polycarbonate pour la superposition graphique, l'adhésif acrylique pour la couche adhésive, le polyester pour la couche d'espacement, l'encre conductrice pour la couche de circuit, polyester pour la couche de soutien, et acier inoxydable ou polyester pour le commutateur de dôme.
Différents matériaux peuvent-ils être utilisés dans la construction de commutateurs à membrane?
Oui, différents matériaux peuvent être utilisés dans la construction de commutateurs à membrane en fonction des performances et de la durabilité requises de l'interrupteur.
Quels facteurs devraient être pris en compte lors de la sélection des matériaux pour la construction de commutateurs à membrane?
Les facteurs à prendre en compte lors de la sélection des matériaux pour la construction des interrupteurs à membrane comprennent les performances et la durabilité requises du commutateur, les facteurs environnementaux auxquels l'interrupteur sera exposé, et le niveau requis de réponse tactile.
Quels sont les avantages de l'utilisation de commutateurs à membrane par rapport aux commutateurs mécaniques traditionnels?
Certains avantages de l'utilisation de commutateurs à membrane par rapport aux commutateurs mécaniques traditionnels incluent un coût inférieur, une taille réduite, une durabilité accrue et la possibilité de fournir une interface tactile permettant aux utilisateurs d'interagir avec l'appareil.
Les commutateurs à membrane peuvent-ils être personnalisés pour s'adapter à des applications spécifiques?
Oui, les commutateurs à membrane peuvent être personnalisés pour s'adapter à des applications spécifiques en sélectionnant les matériaux et les méthodes de construction appropriés pour répondre aux performances et à la durabilité requises du commutateur. L'utilisation de commutateurs à membrane dans diverses industries continue de croître en raison de leur flexibilité, de leur rentabilité et de leur polyvalence. Grâce aux progrès de la technologie et des matériaux, les commutateurs à membrane peuvent désormais être personnalisés pour répondre aux exigences spécifiques des différentes applications. Par conséquent, il est essentiel de comprendre les différents matériaux utilisés dans la construction des interrupteurs à membrane et leurs fonctions pour s'assurer que leCommutateurs à membrane personnalisésFonction correctement et sont assez durables pour résister à une utilisation répétée.
Lors de la sélection des matériaux pour la construction d'interrupteurs à membrane, il est essentiel de prendre en compte des facteurs tels que les performances requises de l'interrupteur, la durabilité, les facteurs environnementaux et le niveau requis de réponse tactile. Travailler avec un expérimenté et qualifiéFabricant d'interrupteur à membraneEst également nécessaire de s'assurer que les bons matériaux sont sélectionnés et que les commutateurs sont conçus et construits pour répondre aux exigences spécifiques de l'application.
En résumé, les interrupteurs à membrane sont un composant essentiel des appareils électroniques modernes, et les matériaux utilisés dans leur construction jouent un rôle essentiel dans leur performance et leur fiabilité. Une sélection minutieuse des matériaux est nécessaire pour garantir que les interrupteurs fonctionnent correctement, sont suffisamment durables pour résister à des utilisations répétées et ont une longue durée de vie. En comprenant les différents matériaux utilisés dans la construction des commutateurs à membrane, leurs fonctions et la façon dont ils interagissent les uns avec les autres, les fabricants peuvent concevoir et construire des commutateurs qui répondent aux exigences spécifiques des différentes applications, assurant ainsi le succès des dispositifs dans lesquels ils sont utilisés.
