Interrupteurs à membraneFont partie intégrante de nombreux appareils électroniques. Ils sont un type d'interface qui permet à l'utilisateur d'interagir avec l'appareil en appuyant sur le commutateur. Un interrupteur à membrane se compose de plusieurs couches de matériaux assemblés dans un ordre spécifique pour créer l'interrupteur. Dans cet article, nous examinerons de plus près comment les commutateurs à membrane sont fabriqués, les matériaux utilisés dans leur construction et les différents types d'interrupteurs à membrane.
Les commutateurs à membrane sont une partie essentielle de nombreux appareils électroniques. Ils sont utilisés dans tout, de l'électronique grand public aux équipements industriels. Les commutateurs à membrane sont généralement conçus pour être faciles à utiliser, fiables et durables. Ils peuvent être personnalisés pour répondre aux besoins spécifiques de l'appareil dans lequel ils sont utilisés. Dans cet article, nous allons regarder de plus près commentProduits d'interrupteur à membraneSont fabriqués.
Un interrupteur à membrane est un type d'interrupteur composé de plusieurs couches de matériau. Il se compose généralement d'une couche de recouvrement graphique, d'une couche adhésive, d'une couche de circuit, d'une couche d'espacement et d'une couche de support. Lorsque l'utilisateur appuie sur l'interrupteur, les couches de l'interrupteur sont compressées, provoquant la fermeture du circuit et complétant la connexion électrique.
Il existe plusieurs matériaux différents utilisés dans la construction d'un interrupteur à membrane. Chaque couche de l'interrupteur sert un but spécifique et est composée d'un matériau différent.
* Superposition graphique

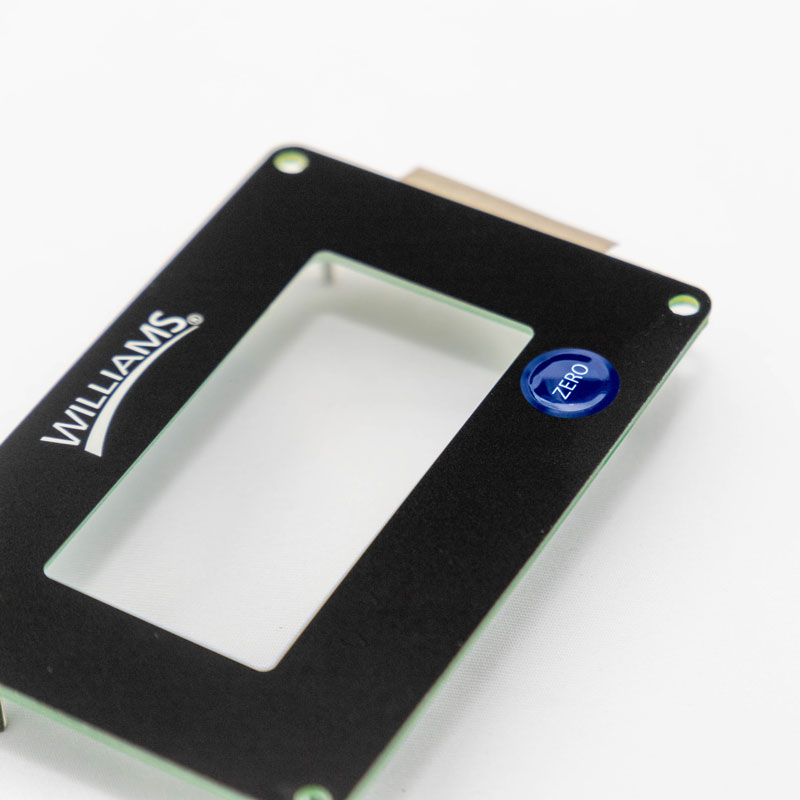

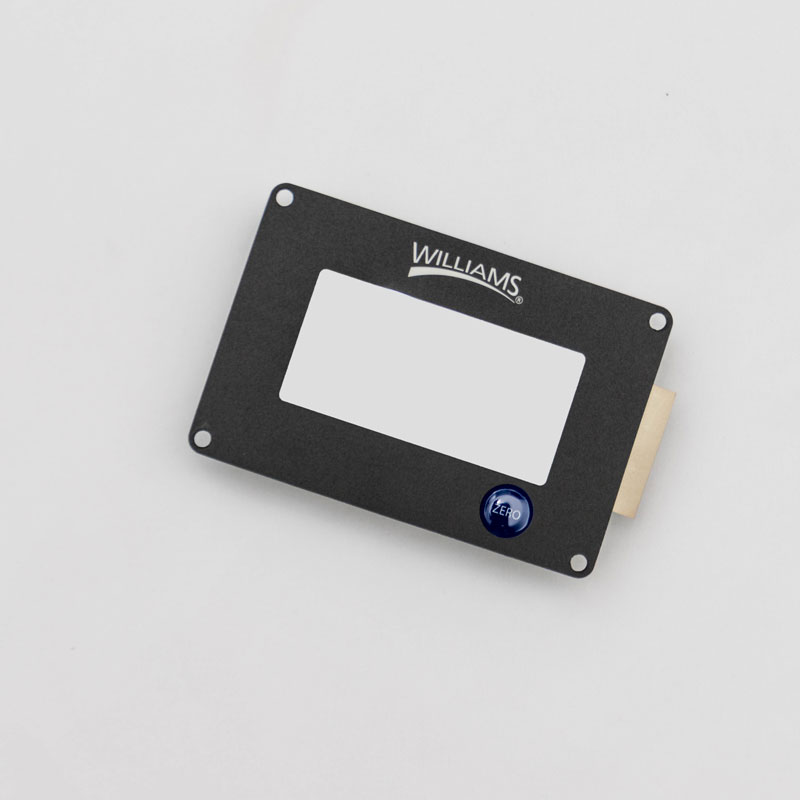

La superposition graphique est la couche supérieure de l'interrupteur à membrane. Il est généralement fabriqué en polyester ou en polycarbonate et est imprimé avec la conception de l'interrupteur.
* Couche adhésive
La couche adhésive est utilisée pour fixer la superposition graphique à la couche de circuit. Il est typiquement constitué d'un matériau adhésif sensible à la pression.
* Couche de circuit

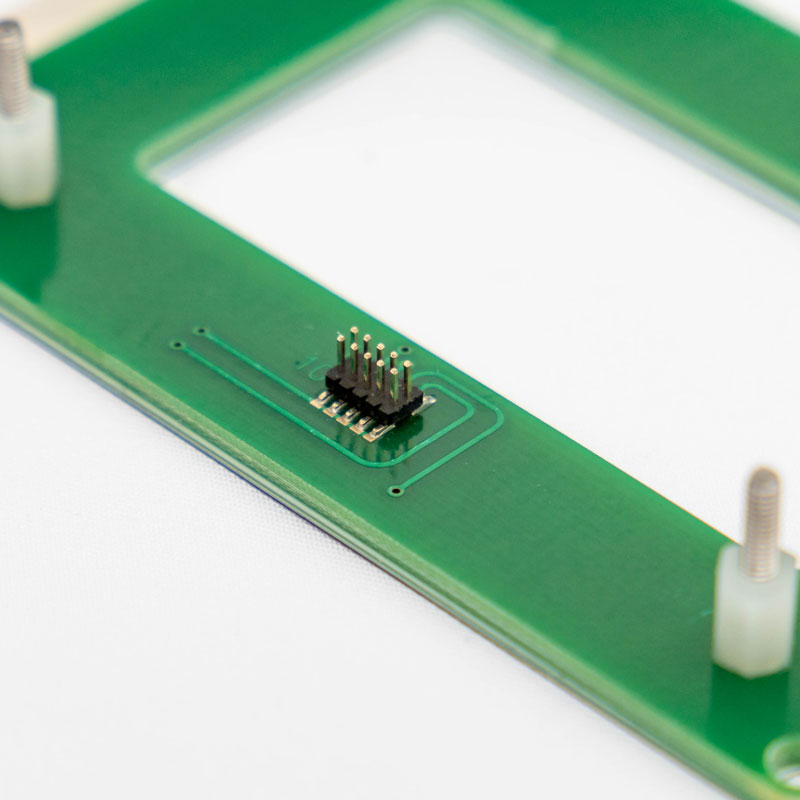

La couche de circuit est la couche qui contient les connexions électriques de l'interrupteur. Il est généralement constitué d'un matériau en cuivre ou en argent imprimé sur un substrat en polyester.
* Couche d'espacement
La couche d'espacement est utilisée pour fournir un espace entre la couche de circuit et la couche de soutien. Il est généralement fait d'un matériau polyester et est utilisé pour créer la réponse tactile de l'interrupteur.
* Couche arrière
La couche de soutien est la couche inférieure du commutateur de membrane. Il est généralement fait d'un matériau en polyester ou en polycarbonate et est utilisé pour fournir un support pour l'interrupteur.
Le processus de fabrication d'un interrupteur à membrane, y compris des applications pour aClavier à membrane personnalisé, Se compose généralement de plusieurs étapes différentes. Ces étapes comprennent la conception et l'ingénierie, l'impression de la superposition graphique, la création de la couche de circuit, le laminage des couches et la découpe et la finition.
* Conception et ingénierie
La première étape du processus de fabrication consiste à concevoir et à concevoir le commutateur à membrane. Il s'agit de déterminer la taille et la forme de l'interrupteur, ainsi que le placement des connexions électriques.
*Impression de la superposition graphique
Une fois le dessin finalisé, la superposition graphique est imprimée. Cela se fait généralement en utilisant un processus d'impression numérique qui permet des images haute résolution et des détails fins.
* Création de la couche de circuit
La couche de circuit est créée ensuite. Cela implique l'impression du motif de circuit sur un substrat de polyester à l'aide d'une encre conductrice en cuivre ou en argent. Le modèle de circuit est conçu pour fournir les connexions électriques nécessaires pour le commutateur.
* Laminage des couches
Une fois la superposition graphique et la couche de circuit imprimées, elles sont stratifiées avec la couche adhésive et la couche d'espacement. Ce processus implique l'utilisation de la chaleur et de la pression pour lier les couches entre elles.
* Die-coupe et finition
Une fois que les couches ont été stratifiées ensemble, l'interrupteur est découpé dans la forme souhaitée. Cela implique de découper toutes les couches de l'interrupteur pour créer la forme finale. Le commutateur est ensuite terminé en ajoutant tout gaufrage, texturation ou impression nécessaire à la surface de l'interrupteur.
Il existe deux principaux types d'interrupteurs à membrane: les commutateurs tactiles et non tactiles.
*Interrupteurs à membrane tactile
Les commutateurs à membrane tactile sont conçus pour fournir une rétroaction à l'utilisateur lorsque l'interrupteur est enfoncé. Ils ont généralement un bouton en forme de dôme qui se comprime lorsque l'interrupteur est enfoncé, fournissant une réponse tactile.
*Interrupteurs à membrane non tactile
Les commutateurs à membrane non tactile ne fournissent aucune rétroaction à l'utilisateur lorsque l'interrupteur est enfoncé. Ils ont généralement une surface plane et nécessitent moins de force pour s'activer que les interrupteurs tactiles.
Les commutateurs à membrane offrent plusieurs avantages par rapport aux autres types de commutateurs. Ils sont généralement plus durables et fiables que les interrupteurs mécaniques, car ils n'ont pas de pièces mobiles pouvant s'user. Ils sont également faciles à nettoyer et à désinfecter, ce qui les rend idéaux pour une utilisation dans les équipements médicaux et de transformation des aliments. De plus, les commutateurs à membrane peuvent être personnalisés pour répondre aux besoins spécifiques de l'appareil dans lequel ils sont utilisés.
Les commutateurs à membrane sont une partie essentielle de nombreux appareils électroniques. Ils sont constitués de plusieurs couches de matériau qui sont assemblées dans un ordre spécifique pour créer l'interrupteur. Le processus de fabrication implique plusieurs étapes, y compris la conception et l'ingénierie, l'impression de la superposition graphique, la création de la couche de circuit, le laminage des couches et la découpe et la finition. Il existe deux principaux types d'interrupteurs à membrane: les commutateurs tactiles et non tactiles. Les commutateurs à membrane offrent plusieurs avantages par rapport aux autres types de commutateurs, notamment la durabilité, la fiabilité et la personnalisation.
À quoi sert un interrupteur à membrane?
Un commutateur à membrane est utilisé comme interface entre l'utilisateur et un dispositif électronique, permettant à l'utilisateur d'entrer des commandes en appuyant sur le commutateur.
Quels matériaux sont utilisés pour fabriquer un interrupteur à membrane?
Un interrupteur à membrane est composé de plusieurs couches de matériau, y compris une superposition graphique, une couche adhésive, une couche de circuit, une couche d'espacement et une couche de support.
Quelle est la différence entre un interrupteur à membrane tactile et non tactile?
Un interrupteur à membrane tactile fournit une rétroaction à l'utilisateur lorsque l'interrupteur est enfoncé, contrairement à un interrupteur non tactile.
Les commutateurs à membrane sont-ils durables?
Oui, les interrupteurs à membrane sont généralement plus durables et fiables que les interrupteurs mécaniques, car ils n'ont pas de pièces mobiles qui peuvent s'user.
Les commutateurs à membrane peuvent-ils être personnalisés?
Oui, les commutateurs à membrane peuvent être personnalisés pour répondre aux besoins spécifiques de l'appareil dans lequel ils sont utilisés.
